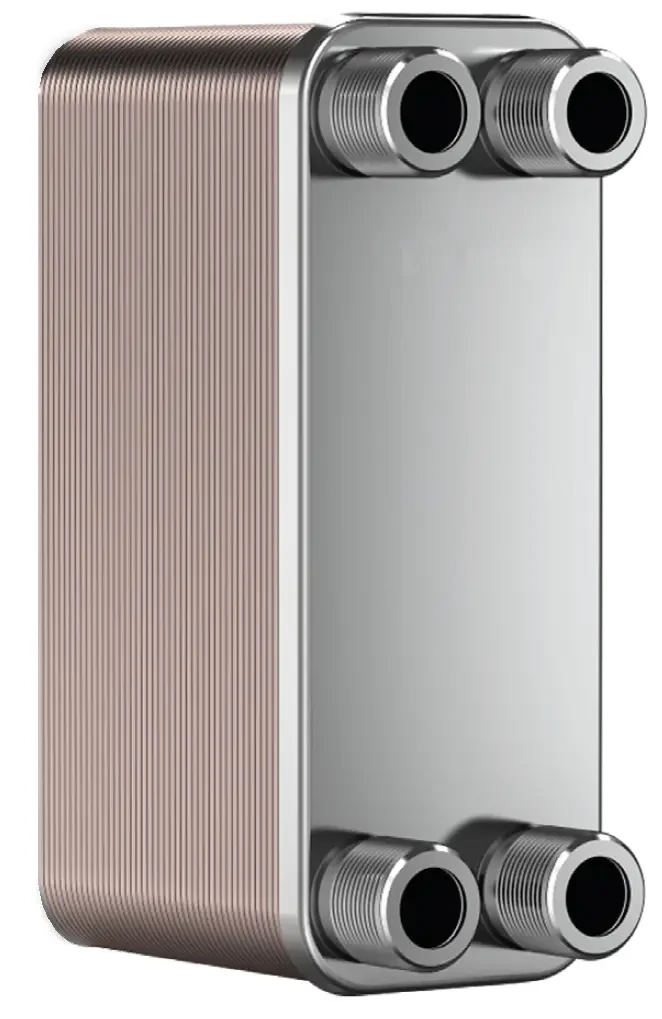

Теплообмінник BADER BH-26-40, 30атм, 1", 100-120кВт, пластинчастий
12 985 ₴
- Готово до відправки
- Код: BH-26-40
Теплообмінник BADER BH-26-40, 30атм, 1", 100-120кВт, пластинчастийГотово до відправки
12 985 ₴
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Паяні пластинчасті теплообмінники BADER використовують для передачі тепла від одного теплоносія до іншого через поверхню пластин. У них є тверда монолітна конструкція, т.я. складається з рифлених пластин із нержавіючої сталі AISI 316L, спаяних міддю у вакуумній печі. При виготовленні кожна наступна пластина розвернута на 180град відносно попередньої, що сприяє значній турбулізації потоків і ефекту самоочищення поверхонь теплообмінника. При цьому застосовуються протитечія потоків для виняткової ефективності теплообміну, навіть при низьких швидкостях потоків.
Переваги паяних пластинчастих теплообмінників BADER BH-26 серії:
- Компактність. Для економії виробничої площі.
- Висока продуктивність. Завдяки сучасним технологіям і використанню тільки кращих матеріалів.
- Конструкція. У структурі паяних теплообмінників відсутнє ущільнення, на відміну від розбірних, тому ризик протікання зникає.
- Міцність. Розраховані на робочій тиск у 30 атм, тиск випробування - 45атм!
Зведена таблиця теплообмінників (перейти)
Сфера застосування:
- в системах центрального опалення (паралельне підключення котлів на твердому паливі)
- у системах гарячого водопостачання
- у системах сонячного та геотермального обігріву
- у системах з тепловим насосом
- у системах з каміном з водяним контуром
- у системах підігріву басейнів
- у системах теплих підлог
- у системах: вентиляції, кондиціювання, охолодження, технологічних та промислових
Використовується як:
- пароохолоджувач
- переохолоджувач
- конденсатор
Переваги паяних пластинчастих теплообмінників:
- висока надійність
- ефективність
- широкий діапазон робочих температур
- високий робочий тиск
- висока корозійна стійкість
- невеликий внутрішній обсяг
- компактність конструкції
- великий вибір типорозмірів
- простота конструкції та монтажу
- низька вартість
Розміри і особливості:
Характеристики
| Основні | |
|---|---|
| Країна виробник | Австрія |
| Виробник | Bader |
| Тип теплообмінника за способом передачі тепла | Поверхневий |
| Тип поверхневого теплообмінника | Рекуперативного |
| Тип рекуперативного поверхневого теплообмінника | Пластинчастий |
| Матеріал теплообмінника | Нержавіюча сталь |
| Теплова потужність | 120 кВт |
| Тип з'єднання теплообмінника | різьба |
| Максимальна площа теплообміну | 1.28 кв.м |
| Максимальна робоча температура | 225 град. |
| Мінімальна робоча температура | -190 град. |
| Пропускна здатність | 8 куб.м/год |
| Максимальний тиск теплообмінника | 3 МПа |
| Маса порожнього | 6.3 кг |
| Гарантійний термін | 12 міс |
| Габаритні розміри | |
| Ширина | 110 мм |
| Довжина | 310 мм |
| Технічні характеристики пластинчастих теплообмінників | |
| Тип пластинчатого теплообмінника | паяний |
| Кількість пластин | 42 шт. |
| Тип пластинчатого теплообмінника за компонуванням пластин | двоходовий |
| Основні атрибути | |
| Діаметр різьблення | 1"Н |
| Користувальницькі характеристики | |
| Напрямок потоку: | F4->F3; F2->F1 Протитечія |
| Товщина пластини: | 0.4 мм |
| Діаметр з'єднання: | F4 F3 - 1" наруж.; F2, F1 - 1" наруж. |
| Припій: | мідь |
| Тиск тестування: | 4,5 MPa (45 бар) |
Інформація для замовлення
- Ціна: 12 985 ₴
