CEME

Електромагнітні клапани CEME (Італія)

     Соленоїдний електромагнітний клапан – пристрій, що використовує електромеханічний принцип дії для регулювання (відкриття і перекриття) потоку робочого середовища. Найбільш поширеним є соленоїдний електромагнітний клапан.

Класифікація електромагнітних клапанів:
     Відрізняють нормально відкриті (НО) та нормально закриті (НЗ) електромагнітні клапани. Нормально закритий клапан – це такий соленоїдний клапан, який за умови відсутності подачі електричного струму на котушку має закрите положення. Відповідно, нормально відритий клапан має протилежні характеристики.

Застосування електромагнітних клапанів:
     Електромагнітні соленоїдні клапани використовуються в системах тепло - і водопостачання, вентиляції, кондиціонування і в інших системах, де необхідна автоматизація управління промисловими процесами, пов'язаними з рухом робочих середовищ. Також вони підходять для ручного і дистанційного керування.

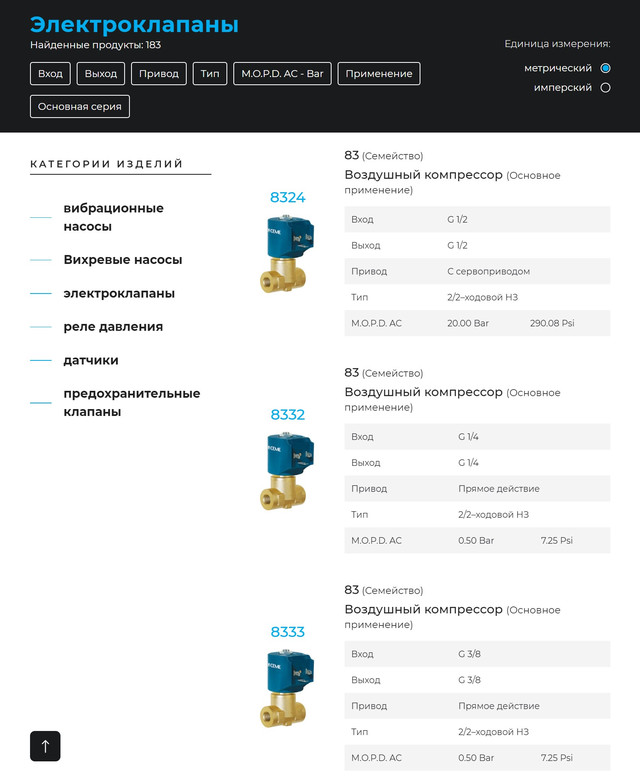

   Завантажити каталог CEME:            Офіційний сайт CEME:



Характеристики соленоїдних клапанів CEME (Італія)

Модель Різьба Тип* Темп.,ºС

Раб.тиск min/max, бар

Втрата тиску min/max, бар Витрата макс., м. куб/год
Нормально-закриті клапана
Ceme 5510 1/8" Ш 90ºС 0 / 10 0.001 / 0.9 0,09
Ceme 5523 1/8" Ш 90ºС 0 / 10 0.001 / 0.9 0,09
Ceme 6610 1/4" Ш 90ºС 0 / 9 0.001 / 0.9 0,17
Ceme 8324 1/2" М 150ºС 0.1 / 20 0.1 / 0.6 1,6
Ceme 8334 1/2" Ш 90ºС 0 / 0.5 0.001 / 0.7 1,7
Ceme 8414 1/2" М 90ºС 0 / 5   2,2
Ceme 8415 3/4" М 90ºС 0 / 4   5,5
Ceme 8416 1" М 90ºС 0 / 4   7,5
Ceme 8514 1/2" М 90ºС 0.25 / 10 0.2 / 0.9 2,1
Ceme 8615 3/4" М 90ºС 0.3 / 10 0.2 / 0.9 5,7
Ceme 8616 1" М 90ºС 0.3 / 10 0.2 / 0.9 9,6
Ceme 8617 1"1/4 М 90ºС 0.3 / 10 0.2 / 0.9 22
Ceme 8618 1"1/2 М 90ºС 0.3 / 10 0.2 / 0.9 27
Ceme 8619 2" М 90ºС 0.3 / 10 0.2 / 0.9 35
Ceme 8620 2"1/2 М 90ºС 0.3 / 10 0.2 / 0.9 63
Ceme 8621 3" М 90ºС 0.3 / 10 0.2 / 0.9 83
Ceme 9014 1/2" М 180ºС 1 / 10 1.0 /1.0 1,08
Ceme 9015 3/4" М 180ºС 1 / 10 1.0 /1.0 6,3
Ceme 9016 1" М 180ºС 1 / 10 1.0 /1.0 6,3
Ceme 9913 EN40 3/8" Ш 180ºС 0 / 10   0,47
Ceme 9913 EN55 3/8" Ш 180ºС 0 / 10   0,56
Ceme 9914 TE4 1/2" Ш 180ºС 0 / 10   0,47
Ceme 9914 TE7 1/2" Ш 180ºС 0 / 5   0,73
Ceme 9922 1/4" Ш 180ºС 0 / 11   0,2
Ceme 9934 1/4" Ш 180ºС 0 / 25   0,2
Нормально-відкриті клапана
Ceme 8714 1/2" М 90ºС 0.3 / 10 0.2 / 0.9 2,1
Ceme 8715 3/4" М 90ºС 0.3 / 10 0.2 / 0.9 5,7
Ceme 8716 1" М 90ºС 0.3 / 10 0.2 / 0.9 9,6
Ceme 8717 1"1/4 М 90ºС 0.3 / 10 0.2 / 0.9 22
Ceme 8718 1"1/2 М 90ºС 0.3 / 10 0.2 / 0.9 27
Ceme 8719 2" М 90ºС 0.3 / 10 0.2 / 0.9 35
Ceme 8720 2"1/2 М 90ºС 0.3 / 10 0.2 / 0.9 63
Ceme 8721 3" М 90ºС 0.3 / 10 0.2 / 0.9 83
* М ― мембранний, Ш ― штоковый
Для правильно підбору отримаєте консультацію продавця.

в виде галереив виде списка

Мембрана для електромагнітного клапана CEME

Для ущільнення проходу електромагнітного клапана використовують дві конструкції:

  • мембрану
  • поршень

Для зменшення гідравлічних ударів в електромагнітних клапанах CEME використовується профільована мембрана конічної форми. Це забезпечує:

  • м'яке закриття клапана (захист від гідравлічних ударів)
  • збільшення висоти підйому мембрани (що збільшує продуктивність).

Характеристики мембран:

  • NBR - це найбільш використовуваний матеріал для мембран, забезпечує хороші механічні характеристики ущільнення і сумісний з більшістю рідин (вода, газ, жири, масла). Стандартний діапазон температури: від -20°С до +90°С
  • EPDM - використовується для пара і води високої температури. Не рекомендується для середовищ з вмістом масел - вміст олії в середовищі призводить до розширення мембрани і робота клапана порушується. У стислому повітрі містяться частинки масла з компресора, тому EPDM мембрана не рекомендується для повітря. Стандартний діапазон температури: від -30°С до +155°С
  • VITON - використовується у випадках коли NBR, EPDM не підходять. Стандартний діапазон температури: від -10°С до +150°С
  • PTFE -міцний інертний матеріал, сумісний з більшістю середовищ. Підходить для застосування в холодильній техніці. Стандартний діапазон температури: від -40°С до +200°С

Котушка до електромагнітного клапану CEME

Залежно від області застосування можна віддати перевагу котушці змінного або постійного струму.

Котушки постійного струму

При подачі напруги струм в котушці починає досить повільно зростати. Струм досягає значення насичення. Тому електромагнітні клапани з котушками постійного струму працюють при більш низькому значенні максимального диференціального тиску і / або більш менших перетинах проходу клапана.

Плюси котушки постійного струму для електромагнітного клапана:

  • безшумна робота (не гуде)
  • м'яке підняття якоря (відсутність гідроударів)
  • клапан менш чутливий до бруду
  • просте управління (мікроконтролери, транзистори)

Мінуси:

  • клапан повільніше перемикається

Котушки змінного струму

При подачі напруги струм в котушці різко зростає. Це забезпечує спрацьовування клапана. Електромагнітні котушки на змінному струмі завжди сприяла створенню більшої силу котушки на постійному струмі. Відповідно це забезпечує більший діапазон диференціального тиску.

Плюси котушки постійного струму для електромагнітного клапана:

  • більше значення максимального диференціального тиску
  • швидше перемикає клапан
  • при підтягнутому якорі струм зменшується

Мінуси:

  • видає звук (гуде)
  • клапан більш чутливий до забруднення
  • при блокуванні якоря котушка швидко нагрівається. Якщо видалити котушку з клапана, вона перегорить.

Як підібрати котушку для клапана CEME

В описі на кожен клапан в розділі Котушка вказано маркування котушки, наприклад, B6.

Котушки можуть використовуватися як ремкомплект, а також як елемент для переобладнання клапанів на інше живлення та як наслідок на інший диференціальний тиск. Стандартно в Україну поставляються клапана з котушками на 230 VAC.

Для вірного підбору отримаєте консультацію по тел: (096)509-09-39.
