BADER

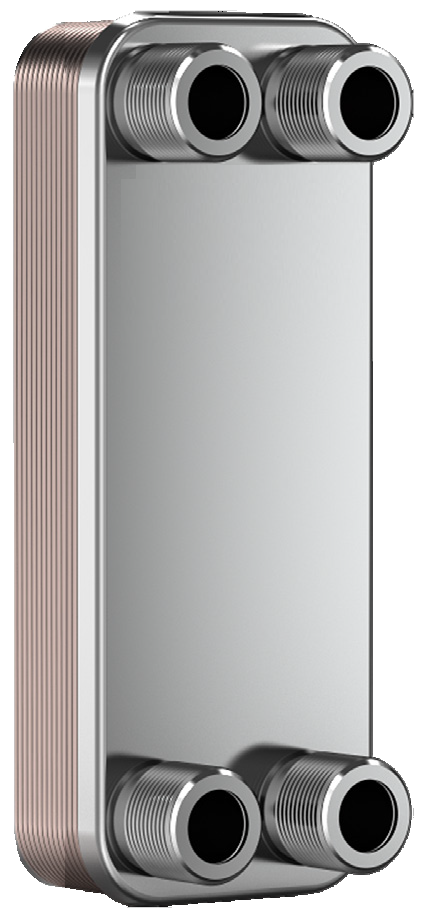

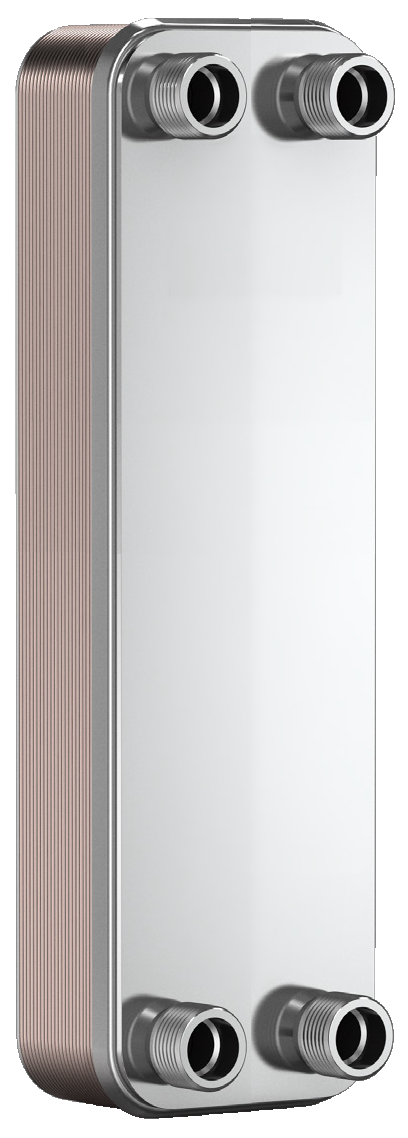

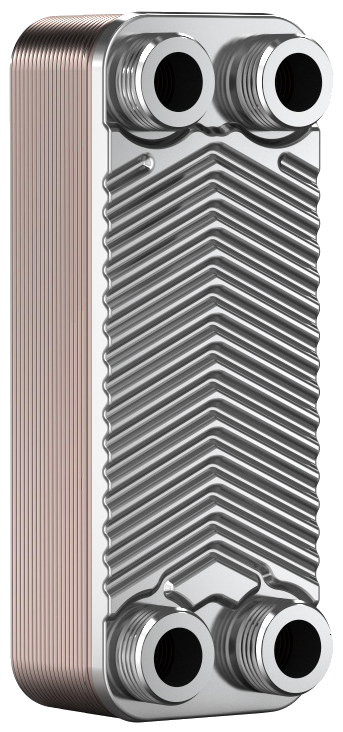

Паяні пластинчасті теплообмінники BADER (Австрія) використовіються для передачі тепла від одного теплоносія до іншого через поверхню пластин. Забезпечують тверду монолітну конструкцію, т.я. складаються з рифлених пластин з нержавіючої сталі, спаяних міддю у вакуумній печі. При виробництві кожна наступна пластина розгорнута на 180° відносно попередньої, що сприяє значній турбулізації потоків та ефекту самоочищення поверхонь теплообмінника. При цьому дотримується протитечія робочих середовищ для виняткової ефективності теплообміну, навіть при низьких швидкостях потоків.
Зведена таблиця теплообмінників
Характеристики теплообмінників BADER (Австрія) |
||||||||
![]() |
Модель | Потужність, кВт | Робочий тиск, атм | Тиск тестовий, атм |
Розміри ВхШхГ, мм |
Кількість пластин | Діаметр виходів, дюйм | Площа теплообміну, кв.м |
![]() |
BM-12-12 | 10-20 кВт | 20 | 30 | 188 х 71 х 42 | 12 | 3/4"н х 3/4"н | 0.144 |
BM-12-20 | 20-30 кВт | 20 | 30 | 188 х 71 х 60 | 20 | 3/4"н х 3/4"н | 0.246 | |
![]() |
BL3-012-12Z | 10-20 кВт | 16 | 25 | 188 х 71 х 42 | 12 | 3/4"н х 3/4"н | 0.144 |
BL3-012-20Z | 20-30 кВт | 16 | 25 | 188 х 71 х 60 | 20 | 3/4"н х 3/4"н | 0.246 | |
BL3-012-30Z | 30-45 кВт | 16 | 25 | 188 х 71 х 83 | 30 | 3/4"н х 3/4"н | 0.36 | |
![]() |
BL3-020-16 | 22-30 кВт | 20 | 30 | 312 х 73 х 51 | 16 | 3/4"н х 3/4"н | 0.37 |
BL3-020-20 | 30-40 кВт | 20 | 30 | 312 х 73 х 60 | 20 | 3/4"н х 3/4"н | 0.46 | |
BL3-020-30 | 40-60 кВт | 20 | 30 | 312 х 73 х 83 | 30 | 3/4"н х 3/4"н | 0.69 | |
BL3-020-40 | 60-80 кВт | 20 | 30 | 312 х 73 х 105 | 40 | 3/4"н х 3/4"н | 0.92 | |
BL3-020-50 | 80-100 кВт | 20 | 30 | 312 х 73 х 127 | 50 | 3/4"н х 3/4"н | 1.10 | |
![]() |
BL3-026-20 | 60-80 кВт | 20 | 30 | 310 х 120 х 72 | 22 | 1"н х 1"н | 0.64 |
BL3-026-30 | 80-100 кВт | 20 | 30 | 310 х 110 х 96 | 32 | 1"н х 1"н | 0.96 | |
BL3-026-40 | 100-120 кВт | 20 | 30 | 310 х 110 х 120 | 42 | 1"н х 1"н | 1.28 | |
BL3-026-50 | 120-150 кВт | 20 | 30 | 310 х 110 х 144 | 54 | 1"н х 1"н | 1.51 | |
![]() |
BL3-026C-75 | 150-170 кВт | 20 | 30 | 310 х 110 х 204 | 78 | 1"н х 1"1/4н | 2.27 |
BL3-026C-100 | 170-200 кВт | 20 | 30 | 310 х 110 х 264 | 104 | 1"н х 1"1/4н | 3.02 | |
![]() |
BH-20-16 | 20-30 кВт | 30 | 45 | 312 х 73 х 51 | 16 | 3/4"н х 3/4"н | 0.37 |
BH-20-20 | 30-40 кВт | 30 | 45 | 312 х 73 х 60 | 20 | 3/4"н х 3/4"н | 0.46 | |
BH-20-30 | 40-60 кВт | 30 | 45 | 312 х 73 х 83 | 30 | 3/4"н х 3/4"н | 0.69 | |
BH-20-40 | 60-80 кВт | 30 | 45 | 312 х 73 х 105 | 40 | 3/4"н х 3/4"н | 0.92 | |
BH-20-50 | 80-100 кВт | 30 | 45 | 312 х 73 х 127 | 50 | 3/4"н х 3/4"н | 1.10 | |
![]() |
BH-26-20 | 60-80 кВт | 30 | 45 | 310 х 120 х 72 | 22 | 1"н х 1"н | 0.64 |
BH-26-30 | 80-100 кВт | 30 | 45 | 310 х 120 х 96 | 32 | 1"н х 1"н | 0.96 | |
BH-26-40 | 100-120 кВт | 30 | 45 | 310 х 120 х 120 | 42 | 1"н х 1"н | 1.28 | |
BH-26-50 | 120-150 кВт | 30 | 45 | 310 х 110 х 144 | 54 | 1"н х 1"н | 1.51 | |
![]() |
BH-32-80 | 150-170 кВт | 30 | 45 | 310 х 110 х 214 | 78 | 1"н х 1"1/4н | 2.3 |
BH-32-105 | 170-200 кВт | 30 | 45 | 310 х 110 х 264 | 104 | 1"н х 1"1/4н | 3.05 |
- 10-20 кВт
- 20-30 кВтТеплообмінник BADER BL3-012-20Z, 3/4", 20-30кВт, пластинчастий BL3-012-20Z2 382 ₴Готово до відправки
- 30-45кВтТеплообмінник BADER BL3-012-30Z, 3/4", 30-45кВт, пластинчастий BL3-012-30Z2 931 ₴Готово до відправки
- 10-20 кВтТеплообмінник BADER BM-12-12, 3/4" (10-20kW) пластинчастий паяний BM-12-122 088 ₴Готово до відправки
- 20-30 кВтТеплообмінник BADER BM-12-20, 3/4" (20-30kW) пластинчастий паяний BM-12-202 797 ₴Готово до відправки
- 25-35 кВтТеплообмінник BADER BL3-020-16, 3/4 (25-35kW) пластинчастий паяний BL3-020-163 527 ₴Готово до відправки
- 30-45 кВтТеплообмінник BADER BL3-020-20, 3/4", 30-45кВт, пластинчастий, 20атм BL3-020-204 030 ₴Немає в наявності
- 40-60 кВтТеплообмінник BADER BL3-020-30, 3/4", 40-60кВт, пластинчастий, 20атм BL3-020-304 443 ₴Готово до відправки
- 60-80 кВтТеплообмінник BADER BL3-020-40, 3/4", 60-80кВт, пластинчастий, 20атм BL3-020-405 496 ₴Готово до відправки
- 80-100 кВтТеплообмінник BADER BL3-020-50, 3/4", 80-100кВт, пластинчастий, 20атм BL3-020-506 733 ₴Готово до відправки
- 60-80 кВтТеплообмінник BADER BL3-026-20, 1", 60-80кВт, пластинчастий, 20атм BL3-026-206 504 ₴Готово до відправки
- 80-100 кВтТеплообмінник BADER BL3-026-30, 1", 80-100кВт, пластинчастий, 20атм BL3-026-308 015 ₴Готово до відправки
- 120 кВтТеплообмінник BADER BL3-026-40, 1", 100-120кВт, пластинчастий, 20атм BL3-026-4010 076 ₴Готово до відправки
- 150 кВтТеплообмінник BADER BL3-026-50, 1", 120-150кВт, пластинчастий, 20атм BL3-026-5011 679 ₴Готово до відправки
- 170 кВтТеплообмінник BADER BL3-026C-75, 1"х1"1/4, 150-170кВт, пластинчастий, 20атм BL3-026C-7517 175 ₴В наявності
- 200кВт
- 25-35 кВтТеплообмінник BADER BH-20-16, 30атм, 3/4", 25-35кВт, пластинчастий BH-20-163 939 ₴Готово до відправки
- 40-60 кВтТеплообмінник BADER BH-20-30, 30атм, 3/4", 40-60кВт, пластинчастий BH-20-304 809 ₴Готово до відправки
- 60-80 кВтТеплообмінник BADER BH-20-40, 30атм, 3/4", 60-80кВт, пластинчастий BH-20-406 549 ₴Готово до відправки
- 80-100 кВтТеплообмінник BADER BH-20-50, 30атм, 3/4", 80-100кВт, пластинчастий BH-20-507 511 ₴Готово до відправки
- 60-80кВт
- 80-100кВтТеплообмінник BADER BH-26-30, 30атм, 1", 80-100кВт, пластинчастий BH-26-309 252 ₴Готово до відправки
- 120кВтТеплообмінник BADER BH-26-40, 30атм, 1", 100-120кВт, пластинчастий BH-26-4012 137 ₴Готово до відправки
- 150 кВтТеплообмінник BADER BH-26-50, 30атм, 1", 120-150кВт, пластинчастий BH-26-5014 061 ₴Готово до відправки
