Електромагнітний газовий клапан з ручним взводом Giuliani Anello MSVO34/6В нормально-відкритий 3/4"

     Нормально відкриті латунні електромагнітні клапани для газу серії MSVO/6В виробляються з ручним взведенням і при відсутності електроживлення залишаються відкритими. Відсікаючий газовий клапан розроблений як спеціальне запобіжне обладнання для газових установок, призначений для автоматичного перекривання газового потоку в газовій лінії у випадку виявлення сигнальними пристроями аварійного витоку газу.

Матеріали:

• Корпус клапана виготовлений з латуні
• Внутрішні частини і пружина - з нержавіючої сталі
• Ущільнюючі прокладки і О-кільця - з матеріалу на основі резини NBR

Принцип роботи Італійського електромагнітного клапана для газу Guiliani Anello:

• Клапан підключається до сигнальних пристроїв (до сигналізаторів загазованості): датчиків витоку газу в приміщенні, запобіжних термостатів і т.д.
• При аварійній ситуації сигнальний датчик надсилає електричний імпульс на катушку - і потік газу перекривається замикаючим пристроєм клапана
• Після усунення аварійного витоку газу (причини закриття) клапан повинен бути відкритий вручну, - для цього досить потягнути вгору ручку, розташовану над катушкою

Специфікація

Габаритні розміри

Загальні відомості

1.Електромагнітні клапани з ручним розблокуванням серій MSVO/6B розроблені як запобіжне обладнання для газових установок.
2.Клапани з ручним розблокуванням є нормально відкритими; при подачі напруги на електромагнітну котушку потік газу перекривається спеціальним пристроєм.
3.Електричний імпульс може надсилатися до котушці датчика витоку газу, запобіжним термостатом або іншими пристроями.
4.У разі спрацьовування електромагнітного клапана, перш ніж повернути його у вихідне положення, потягнувши за ручку вертикально, розташовану над котушкою , необхідно з'ясувати причину спрацювання клапана і особливо перевірити, чи немає витоку газу.

Установка

1.Положення при монтажі може бути будь-яким; на горизонтальних трубопроводах рекомендується тримати втулку клапана оберненою догори. Установка клапана на устаткуванні повинна здійснюватися з допомогою належних інструментів. Категорично забороняється встановлювати клапан, використовуючи його як важіль.
2.Переконатися в тому, що труби чисті і орієнтовані так, що клапан не буде піддаватися впливу механічних напружень.
3.Не перешкоджати і не ускладнювати рух ручки, оскільки порушується функціонування клапана.
4.Проверить, чтобы величины напряжения, давления, температуры и др., указанные в технических характеристиках, не превышали пределы допустимых .
5.Строго соблюдать направление движения потока газа, указанное стрелкой на клапане.

Эксплуатация

1.Электромагнитные клапаны не требуют особого ухода. В случае выхода из строя электромагнитного клапана произвести общий осмотр, ремонт допускается только сервисными организациями или на заводе изготовителе.
2.Необходимо периодически контролировать правильную работу клапана на срабатывание при отсутствии напряжения.

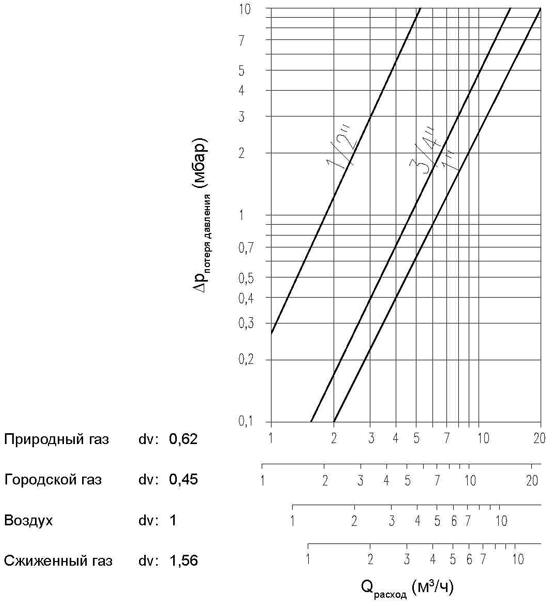

Діаграма витрати / втрати тиску (dv: Щільність)
