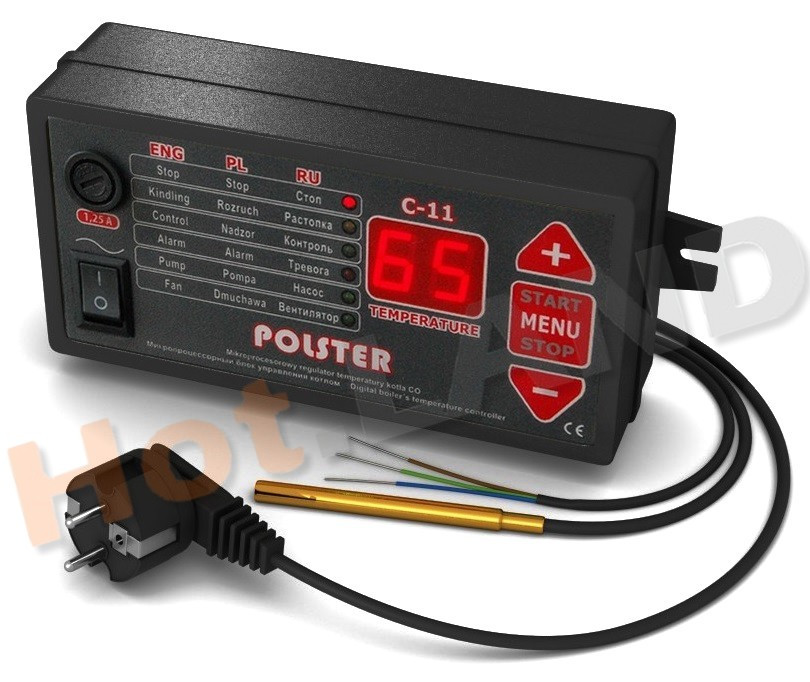

Автоматика POLSTER C-11 MAX для котла (посилений для WPA140, WPA145, WPA160, WPA180)

Мікропроцесорний регулятор (блок керування) температури центрального опалення POLSTER С-11 MAX з посиленим виходом на вентилятор і насос - до 400Вт кожен.

Призначення

     Регулятор Polster C-11 MAX призначено для керування роботами вентиляторів потужність понад 130Вт, наприклад, WPA140, WPA145, WPA160, WPA180 і д., а також насоса котла. Регулятор має багатий набір функцій і дуже легке керування.

Програмування

     Приєднатися до режиму програмування  Вам слід натиснути кнопку « MENU » і потримати 3 секунди. На екрані з' явиться перший параметр. Натиснута кнопка « + 0./ » може вибрати параметр, який слід змінити. Після вибору параметра вам слід натиснути ще раз кнопку « Вернути ». З' явиться значення параметра, встановленого (заводом). Послідовно натискаючи кнопку « »+ 14. або « » зменшуємо або збільшуємо величину параметра. Повторне натискання « MENU translate » підтвердить і збереже зміни. Блок керування Polster C-11 MAX Цей параметр працюватиме з режиму MENU, якщо за три секунди не натискатимемо жодних кнопок.
Завжди можна відновити заводські установки. Для цього вам слід встановити число 1 і підтвердити його за допомогою кнопки « MENUscript ».

Опис функцій MENU

• Pb - Час продува. Це час, на який ввімкнеться і буде дути вентилятор (диапазон 5-59 секунд)
• PS - Час між продувами. (1-99 хвилин)
• SF - Обори вентилятора - потужність вентилятора в відсотках (30-99%, 99 повна потужність вентилятора)
• Sb - Обіроти вентилятора під час продува. Сила вентилятора під час продуву (30-99%)
• tP – Температура включення насоса. Температура, коли блок управління ввімкне насос
• HY - Гістерез - параметр, який говорить про те, наскільки повинна впасти температура нижче встановленої, щоб підключитися вентилятор. (диапазон 0-5°С)
• S0 - Звуковий сигнал інформує про те що закінчилося паливо. Вимикання/включення. 0 — вимкнено, 1 — увімкнено.
• LS - Зменшення обертів. Дуже важлива функція для маломощених котлів, а також для вентиляторів з дросселем на виході. За допомогою цієї функції можна зменшити оберти вентилятора, коли котел почне наближатися до відповідної температури в блокі керування. Диапазон от 0 до 10: 0 — означає вимикання зменшення обертів; 10 — означає, що 10 градусів перед температурою вентилятор почне зменшувати оберти. 1 означає, що вентилятор почне зменшувати оберти, коли температура котла буде одним градусом менше від встановленої в блоці управління. За допомогою функції LS можна: 1) Заощаджувати зменшення обертів так, щоб температура котла не зростала. 2) Обмежити ефект браку повітря. Часто трапляється, що вентилятори з дроселем (наприклад, якщо повороти встановлю на 30%, а вентилятор занадто рано почне зменшувати оберти при досягненні заданої температури) занадто рано закривають пропуск повітря, так що котел не встигне досягти вказаної температуры. Тільки блок управління з такою функцією вирішує цю проблему.
• tS - Температура вимкнення блоку управління - температура нижче якої блок управління переходить в чергу. Загоряється диод “СОП", виключається вентилятор. (Діапазон 25-50)°С). Внимание: Мінімальна температура, яку можна встановити у блоці керування завжди буде на 10 градусів вище, ніж температура вимикання блоку керування (параметр «tS »). Наприклад, якщо параметр "tS" встановимо на 40°С, то мінімальна температура води котла зможемо встановити на 50°СЦе для того, щоб котел не погас, коли температура котла була б на 3°С вище, ніж параметр "tS". Тоді можливо, що температура впала б на 3°С (гістерез) і блок управління перейшли б у чергу.
• CP - Час вимкнення насоса. Функція використовується разом з кімнатним термостатом (для моделі з виходом для кімнатного термостата)Є можливість вимкнути насос, щоб температура в приміщенні стабілізувалася. Нассос працюючи з термостатом циклічно включає насос на 30 секунд з перервами які налаштовується в саме цій функції параметром CP.
• dS - Заводські параметри. Число «1» Значить, відновлення заводських параметрів.

Растопка котла

1. Включити блок керування.
2. Встановити належну температуру котла за допомогою кнопки « + » і « - ».
3. Натисніть кнопку « START ». Ввімкнеться вентилятор, запалиться діод "Розтопка". Після того, як буде достигнута втомлена температура вентилятор відключиться. Загориться диод "Контроль".

Після виконання завдань блок керування завершить:

• Підтримка За встановленою температурою ввімкнення вентилятора. Вентилятор вмикається, коли температура знизиться і вимикається, якщо вказано Буде досягнуто температури.
• Автоматичне включення насоса центрального опалення, після того як буде досягнуто температури ввімкнення насоса.
• Автоматичне вимикання вентилятора  і насоса коли закінчиться паливо в котлі.
• Постійна Спостереження за температурою котла на LED екрана.

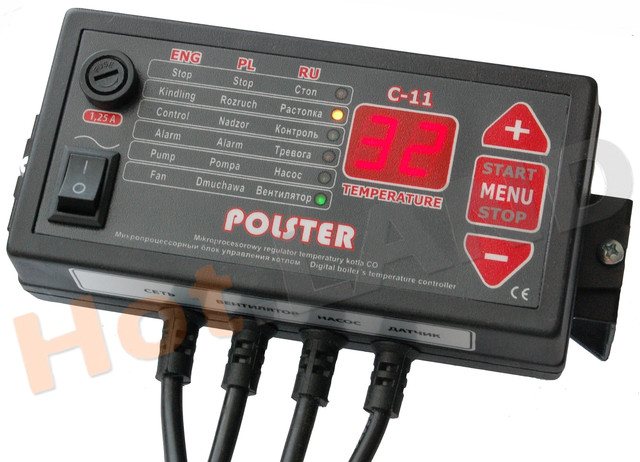

Контрольні диоди блока POLSTER C-11

• СТОП - Кінець блоку керування. Якщо диод СТОП моргає — це означає, що в казані закінчилося пальне. Вмикається дзвінок.
• Растопка - Йде процес розтопки. Діод горить до моменту, коли котел досягне температури вказаної користувачем.
• Контроль - Диод інформує, що котел досяг відповідної температури. Моргаючий диод означає роботу підключеного до кімнатного термостата.для моделі з виходом для кімнатного термостата).
• Тривога - Диод інформує про стан тривоги.
• Насос - Він сигналізує про насос, що працює.
• Вентилятор - Він сигналізує про вентилятор, що працює.

Режими роботи контролера

• Растопка. Після завантаження палива в казан, встановлюємо потрібну температуру на виході з котла. Температура встановлюється кнопками « + » і « ». Після того натискаємо кнопку START. Починається розтопка котла. Вентилятор працюватиме ще до того, як температура води досягне тої, яку встановили в блоці управління. У процесі розтопки і роботи на екрані буде показано актуальну температуру води котла.
• Коригування. У режимі регулювання блоку управління потрібно підтримувати температуру води в котлі. Підтримка відбувається за допомогою вмикання і вимикання вентилятора. Коли температура знизиться нижче встановленої ввімкненою вентилятором, коли температура досягне встановленого рівня, блок управління перейде в режим контролю.
• Контроль (Продув). У цей режим блок керування переходить, коли температура вища, ніж встановлено. У цьому режимі починають діяти функції продува. Це циклічне включення вентилятора в залежності від того, як встановлено параметри цієї функції. Можна легко встановити час, через який вентилятор повинен включитися і як довго триватиме продув. Через продуву гази горювання видаляються з топки котла. Продув повинен якомога довше підтримувати блок управління в режимі контролю. Цю функцію за бажанням можна вимкнути зовсім. Потрібно так встановити продув, щоб він не було включено занадто часто, щоб уникнути непотрібного Збільшення температури. Оптимальне налаштування цієї функції таке: продувши 8 сек., затримка 12 хв.
• Тривога. (у блоці керування) POLSTER є звуковий сигнал який інформує, що в котлі закінчилося паливо, підвищення температури 90°С, Знизу температури нижче 5°С, пошкодження датчика). Коли температура котла перевищить 90°С блок управління включає в себе процес охолодження котла. Відключається вентилятор і включає насос. На екрані загориться диод "Терога" і ввімкнеться звуковий сигнал. Як тільки температура знизиться, блок управління повернеться в нормальний режим роботи. Увага: В блок управління можна повністю вимкнути звуковий сигнал який інформує про завершення палива в котлі. Щоб вимкнути звуковий дзвінок, вам слід вибрати у MENU параметр «S0» і встановити число 0. Заводська установка - 1.
• Погашення. Коли в котлі закінчиться паливо, блок управління переходить в режим гасіння. З'явиться звуковий сигнал і заморгує диод "росопка". Обороти вентилятора — це “обладнання підтримки ♫. Якщо температура зросте на 2°С то блок керування перейде на режим регулювання. Якщо температура знизиться нижче тієї, яку встановлено для вимикання блоку керування, блок керування перейде у режим чергування. Диод СТОП буде моргати. Щоб вийти з режиму чергування, вам слід двічі натиснути кнопку MENU — перший натисканням клавіші вимикає Режим, другий - знову включений режим і робота починається з початку.

Функція АНТИП СТОП і АНТІ МОРОЗ

     У блоку керування є дві функції, призначені для насосу. Функція АНТІ СТОП потрібна влітку, вона періодично включає насос і не дозволяє сформуватися шаром каменю в насосі. Функція АНТИ МОРОЗ береже систему опалення взимку, щоб запобігти замерзанню води в системі опалення. Але щоб ці функції діяли, контрольні блоки мають бути ввімкнені (ріжемо чергунки, що горить СТОП).

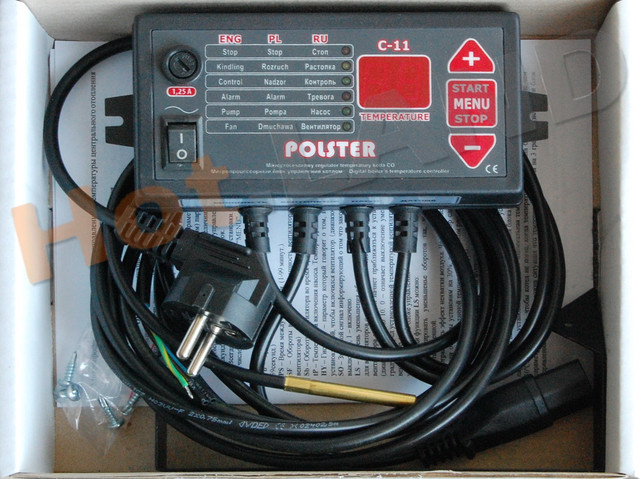

Комплектація

• Блок керування POLSTER C-11 MAX
• Кронштейн і гвинти для посилення контролера
• Датчик температури теплоносця (5...90 градусів)
• Кабель для з' єднання
• Кабель для з' єднання вентилятора
• Кабель для з' єднання циркуляційний насос
• Інструкція російською мовою
• Картопляна коробка

ГАРАНТИЯ: 24 місяці
