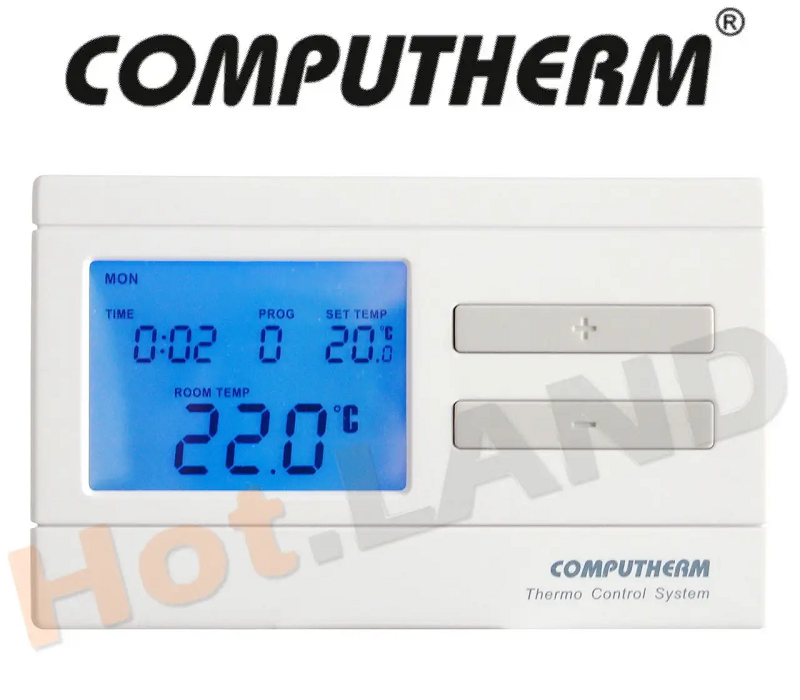

COMPUTHERM Q7 програматор тижневий

Звантажити інструкцію Copmutherm Q7

     Опис пристрою

     Кімнатний термостат COMPUTHERM Q7, Бувши найпопулярнішим хронотермостатом на ринку України, дуже Просте з’ єднання дає змогу керувати практично Будь-який газовий або електричний котлом або система кондиціювання, що з'єднуються за допомогою двожирного кабелю, незалежно від керуючого напруження 24В чи 230В. Computherm Q7 Завдяки демократічній ціни, простоті налаштування та завидної надійності він заслужив звання найпоширенішої кімнатної термостати.

     Термостат COMPUTHERM Q7 може запрограмовуватися з урахуванням ваших потреб і дозволяє регулювати встановлені прилади для нагрівання і охолодження і підтримувати задану температуру вашого будинку або офісу з високою точністю, досягаючи максимального комфорту і економії.

     Для кожного дня тижня можна встановити окрему температуру. Дні можуть бути обрані 6 (шість) різних часів включення (з кроком у 10 мін.) і для кожного часу налаштований різний градус нагрівання/ охолодження з кроком 0.5oC.

     Чутливість увімкнення термостату можна вибрати між ±0.1ºС, Аба0.2oС (заводове налаштування) Рекомендована для напольного опалення) и ±0.3ЕС. Під цим значенням мається на увазі температурана різниця Між налаштованою і реально вимірювальною температурою. Наприклад, якщо термостат налаштований на 20,0ОС, то він вмикає пристрій, керований ним при температурі нижче або рівною 19.8ос, а при температурі 20.2oС, відповідно його вимикає.

     Термостат COMPUTHERM Q7 має функцію захисту циркуляційного насоса котла для захисту від залипання: Якщо впродовж 24 годин немає потреби вмикати котла за вказаною йому програмою, то кімнатний термостат щодня дає сигнал на включення котла один раз на добу в 12ч.00мін, тривалістю на одну хвилину.

     Показувати інформацію на дисплеї термостата

     Розміщення термостату

     Рекомендується розміщувати термостат на стіні того приміщення, яке систематично або тривалий час використовується, і в такому місці, де він знаходиться на шляху природного повітряного потоку, але не на сквозі чи під сильним теплом (наприклад, прямі промені сонця, холодильник, димохід та інші джерела). Оптимальне місце розташування на висоті 1,5м від рівня підлоги.
     УВАГА! Якщо ви хочете скористатися термостатом у приміщенні, де встановлено радіаторні вентиляції з термоголовкою, вам слід замінити голову термостату радіаторного вентиля на регулятор ручної вентиляції або поставити на ньому максимальну температуру. В іншому випадку, термостат може перешкоджати налаштуванню температури в квартирі в цілому.

     З' єднання з програмою

     Для монтажу та з’єднання термостата відділіть задню панель термостата за допомогою натиску на верхній частині її корпусу. За допомогою плетених рушіїв і деяких інструментів зафіксувати задню панель приладу на стіні. За допомогою невеличкої відгортки витягніть кришку з гачком на внутрішній стороні задньої панелі.

     Вихідна реле термостата має три безпотенційні сухі контакти з'єднання: 1 (NO) - «нормово відкрита». 2 (COM) — « публічний»; 3 (NC) — «нормально закрита», які знаходяться на внутрішній стороні задньої панелі під внутрішнім кришкою. Якщо ви оберете функцію « ОПЛАННЯ», два дроти, які налаштовують прилад, потрібно підключити до плеча, на відкриті контакти реле 1 (NO) і 2 (COM), а у випадку налаштування функції « ОХЛАДЖЕННЯ», наприклад, режим кондиціонера, потрібно підключити до контакту 2 (COM) і 3 (NC). Щоб захиститися від удару струмом, після закінчення монтажу встановіть внутрішню кришку, видалену для під’єднання дротів.
     УВАГА! Довіртесь монажу, проектові підключення приладу спеціалісту! Під час з’єднання охолоджуючого або охолоджуючого приладу завжди потрібно дотримуватися рекомендацій виробника щодо цього. Напруження, що з’являється на клемах 1, 2 або 3 залежить лише від системи управління, тому розмір проводів визначає тип пристрою. Довжина провідника не грає ролі.

     Якщо хочете купити термостат Для економії газу вже встановленого котла, можливо Вас зацікавлює модель позбавленаводного з'єднання, тому що працює по радіоканалу. Вона може бути корисною, якщо не просто протягнути провід або це може порушити існуючий ремонт.

Існує бездротова версія цього термостату: Computherm Q7 RF
