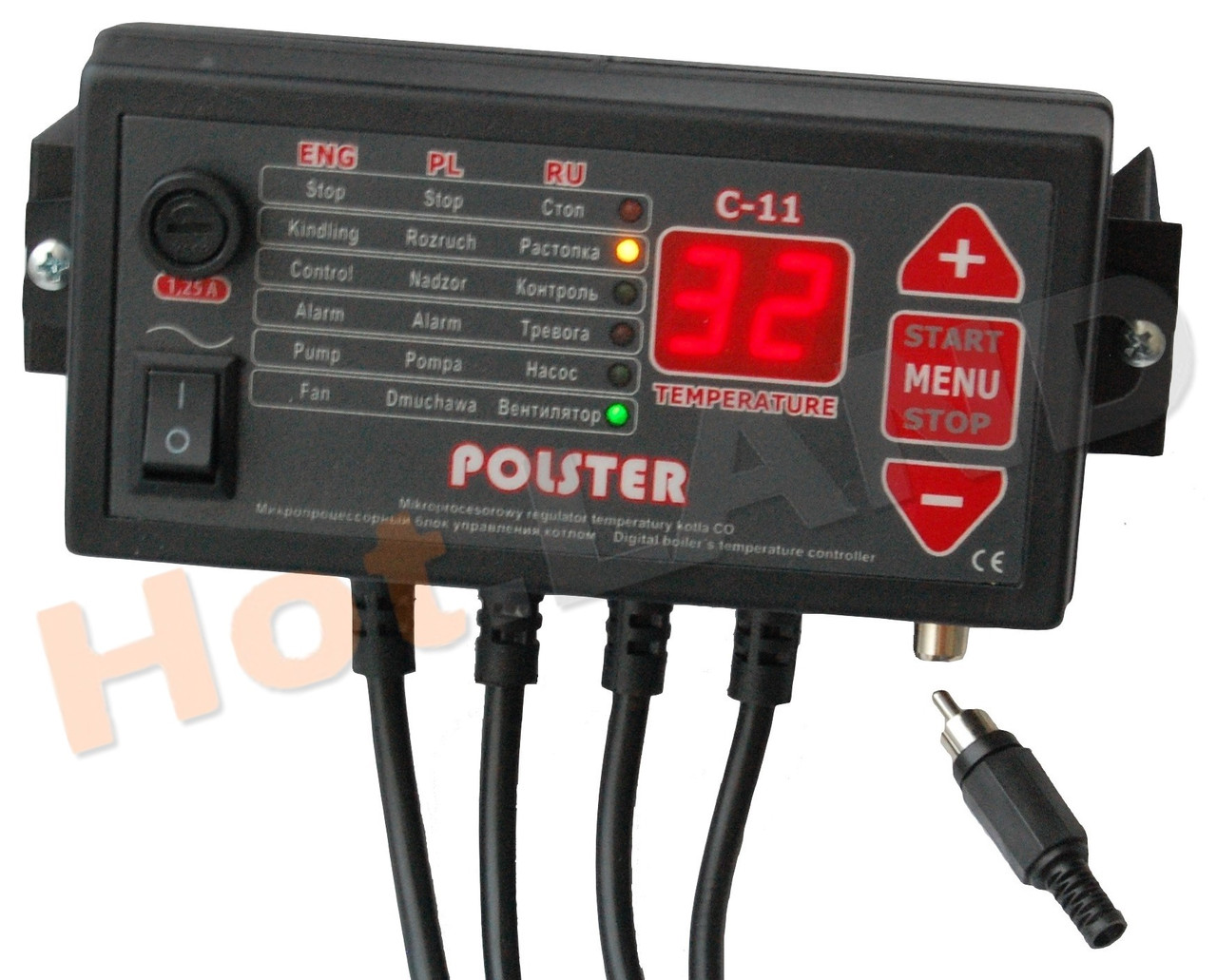

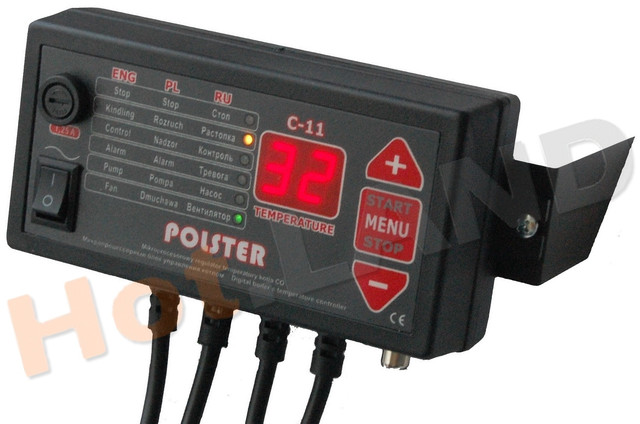

Автоматика POLSTER C-11 PLUS (з виходом на кімнатний термостат) для котла

Мікропроцесорний регулятор (блок управління) температури центрального опалення «POLSTER» з виходом для термостата.

Призначення

     Регулятор Polster C-11 PLUS призначений для управління роботою вентилятора, а також насосу котла. У регулятора є додатковий вихід для підключення кімнатного термостата, який дозволяє підтримувати в приміщенні температуру встановлену на термостаті. Регулятор має багатий набір функцій і дуже легке управління.

Програмування

     Для входу в режим програмування потрібно: натиснути кнопку «MENU» і потримати 3 секунди. На екрані здасться перший параметр. Натискаючи кнопки "+"/ "-" можемо вибрати який конкретно параметр будемо змінювати. Після вибору параметра потрібно ще раз натиснути кнопку "MENU". Здасться величина встановленого (заводом) параметра. Послідовно натискаючи кнопки "+" або "-" зменшуємо або збільшуємо величину параметра. Повторне натискання "MENU" підтвердить і збереже зміни. Блок управління Polster C-11 PLUS вийде з режиму MENU якщо через 3 секунди не будемо натискати ніяких кнопок.
Завжди можна відновити заводські установки. Для цього потрібно параметр "UF" встановити число 1 і підтвердити натисканням кнопки "MENU".

Опис функцій MENU

• Pb – час продуву. Це час на яке включиться і буде дути вентилятор (діапазон 5-59 секунд)
• PS – Час між продувами. (1-99 хвилин)
• SF – Обороти вентилятора – потужність вентилятора у відсотках (30-99%, 99 повна потужність вентилятора)
• Sb – Обороти вентилятора під час продуву. Потужність вентилятора під час продуву (30-99%)
• tP – Температура включення насоса. Температура, коли блок керування включить насос
• HY – Гистерез – параметр який говорить про те, на скільки повинна впасти температура нижче встановленої, щоб підключився вентилятор. діапазон 0-5°С)
• S0 – Звуковий сигнал інформує про те, що закінчилося пальне. Вимкнення/увімкнення. 0 – вимкнено, 1 – включено.
• LS – рівень зменшення обертів. Дуже важлива функція, корисна для малопотужних котлів, а також для вентиляторів з дроселем на виході. З цією функцією можна встановити зменшення обертів вентилятора коли котел почне наближатися до встановленої температури в блоці управління. Діапазон від 0 до 10: 0 – означає вимикання зменшення оборотів; 10 – означає, що 10 градусів перед встановленою температурою вентилятор почне зменшувати обороти. 1 означає, що вентилятор почне зменшувати обороти коли температура котла буде одним градусом менше від встановленої в блоці управління. За допомогою функції LS можна: 1)Відрегулювати зменшення оборотів так, щоб температура котла не росла більше встановленої. 2)Обмежити ефект нестачі повітря. Часто трапляється, що вентилятори з дроселем (наприклад, якщо обороти встановимо на 30%, а вентилятор занадто рано почне зменшувати обороти при досягненні заданої температури) занадто рано закривають пропуск повітря, так що котел не встигне досягти заданої температури. Тільки блок управління з такою функцією вирішує таку проблему.
• tS – Температура виключення блоку управління – температура нижче якої блок управління переходить в черговий режим. Загоряється діод "СТОП", вимикається вентилятор. діапазон 25-50°С). Увага: Мінімальна температура, яку може встановити в блоці управління буде завжди на 10 градусів вище, ніж температура виключення блоку управління (параметр «tS»). Наприклад, якщо параметр «tS» встановимо на 40°С, то мінімальна температура води котла зможемо встановити на 50°С. Це для того, щоб котел не згас, коли температура котла була б на 3°С вище ніж параметр «tS». Тоді можлива ситуація що температура впала б на 3°С (гистерез) і блок керування перейшов би в черговий режим.
• CP – Час вимикання насоса. Функція використовується разом з кімнатному термостатом. Є можливість відключити насос, щоб температура в приміщенні стабілізувалася. Насос працюючи з термостатом циклічно включає насос на 30 секунд з перервами які настроюються в саме цієї функції параметром CP.
• dS – заводські налаштування. Число «1» означає, відновлення заводських налаштувань.

Розпалювання котла

1. Включити блок управління.
2. Встановити бажану температуру котла використовуючи кнопки „+“ і „-“.
3. Натисніть кнопку „START“. Вмикається вентилятор, загориться діод „Розпалювання“. Після того як будетдостигнута уставленная температура вентилятор відключитися. Загориться діод «Контроль».

Після виконаних завдань блок управління забезпечить:

• Підтримку встановленої температури через включення вентилятора. Вентилятор включитися коли температура знизиться і вимкнеться коли задана температура буде досягнута.
• Автоматичне включення насоса центрального опалення, після того, як буде досягнута температура включення насоса.
• Автоматичне вимкнення вентилятора і насоса коли закінчиться паливо в котлі.
• Постійний моніторинг температури котла на екрані LED.

Контрольні діоди блоку POLSTER

• СТОП – кінець роботи блоку управління. Якщо діод СТОП моргає – це означає, що в котлі закінчилося паливо. Включається звуковий сигнал.
• Розпалювання - йде процес розпалювання. Діод горить до моменту, коли котел досягне температури, заданої користувачем.
• Контроль – діод інформує, що котел досяг встановленої температури. Діод означає роботу підключеного кімнатного термостата.
• Тривога – діод інформує про стан тривоги.
• Насос – сигналізує про працюючому насосі.
• Вентилятор – сигналізує про працюючому вентиляторі.

Режими роботи контролера

• Розпалювання. Після завантаження палива в котел, встановлюємо желаемою температуру на виході з котла. Температуру встановлюємо кнопками "+" і "-". Після того натискаємо кнопку START. Починається розпалювання котла. Вентилятор буде працювати до того, як температура води досягне тієї, яка була встановлена в блоці управління. В процесі розпалювання і роботи на екрані буде показано актуальна температура води котла.
• Регулювання. В режимі регулювання блок управління повинен стабільно підтримувати температуру води в котлі. Підтримка відбувається за допомогою включення і вимикання вентилятора. Коли температура знизиться нижче встановленої включиться вентилятор, коли температура досягне встановленого рівня, блок управління перейде в режим контролю.
• Контроль (провітрювання). В цей режим блок управління переходить, коли температура вище, ніж встановлена. У цьому режимі починають діяти функція охолодження. Це циклічне включення вентилятора в залежності від того, як встановлено параметри цієї функції. Можна легко встановити час, через яке вентилятор повинен включитися і як довго буде тривати продув. Завдяки продуву гази горіння видаляються з топки котла. Продув повинен як можна довше підтримувати блок керування в режимі контролю. Цю функцію за бажанням можна вимкнути зовсім. Потрібно встановити продув, щоб він не включався занадто часто, щоб уникнути непотрібного зростання температури. Оптимальне налаштування цієї функції така: продув 8 сек., затримка 12 хв.
• Тривога. (у блоку управління POLSTER є звуковий сигнал який інформує, що в котлі закінчилося паливо, досягнення температури 90°С, зниження температури нижче 5°С, пошкодження датчика). Після того як температура котла перевищить 90°С, блок управління вмикає процес охолодження котла. Вимикається вентилятор і включається насос. На екрані засвітиться діод «Тривога» і вмикається звуковий сигнал. Як тільки температура знизиться, блок управління повернеться в нормальний режим роботи. Увага: У блоці управління можна повністю вимкнути звуковий сигнал який інформує про закінчення палива в котлі. Щоб вимкнути звуковий сигнал потрібно MENU і вибрати параметр «S0» і встановити число 0. Заводська установка - 1.
• Погашення. Коли в казані закінчиться паливо, блок управління переходить в режим гасіння. Вмикається звуковий сигнал і заморгає діод «розпалювання». Обороти вентилятора – "обороти підтримки". Якщо температура зросте на 2°С то блок управління перейде на режим регулювання. Якщо температура знизиться нижче тієї, що встановлена для виключення блоку управління, то блок управління перейде в режим вартівні. Діод СТОП буде моргати. Щоб вийти з режиму вартівні потрібна два рази натиснути кнопку MENU – перше натискання вимикає режим, друге - заново включаються режими і робота починається з початку.

Робота з кімнатним термостатом

Для підключення кімнатного термостата у блоку управління є спеціальний вихід чинч (chinch) Термостат вимірює кімнатну температуру в приміщенні і на її основі регулює температуру котла. Після підключення термостата йому віддається вищий пріоритет. Термостат підключається двожильним кабелем.

Функція АНТИП СТОП і АНТИ МОРОЗ

У блоку управління є дві функції призначені для насоса. Функція АНТИ СТОП потрібна влітку, вона періодично вмикає насос і не дозволяє сформуватися шару каменю в насосі. Функція АНТИ МОРОЗ береже систему опалення взимку, щоб уникнути замерзання води в системі опалення. Але щоб ці функції діяли блок управління повинен бути включеним (режим вартівні, гарячий діод СТОП).

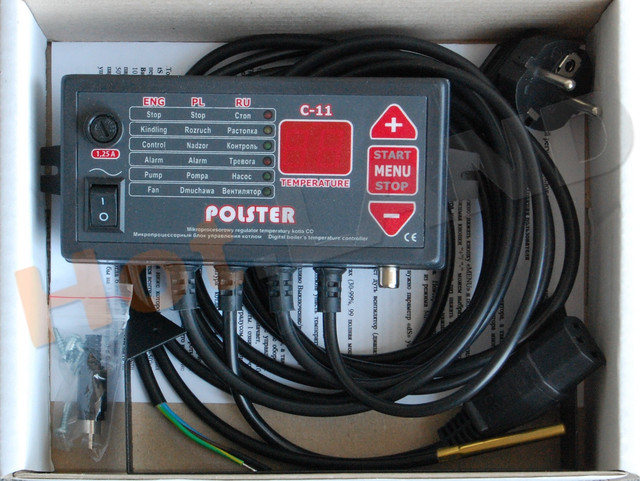

Комплектація

• Блок управління POLSTER C-11 PLUS
• Кронштейн та гвинти для кріплення контролера
• Штекер для підключення кімнатного термостата
• Датчик температури теплоносія (5...90°С)
• Кабель для підключення живлення
• Кабель для підключення вентилятора
• Кабель для підключення циркуляційного насосу
• Інструкція російською мовою
• Картонна коробка

ГАРАНТІЯ: 24 місяці
