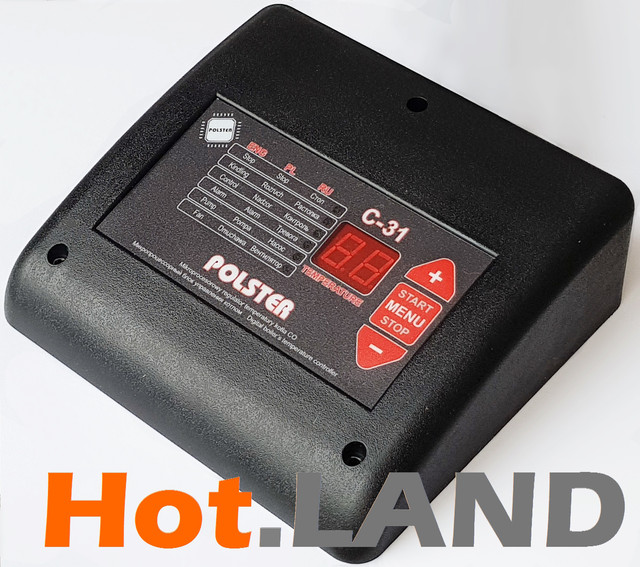

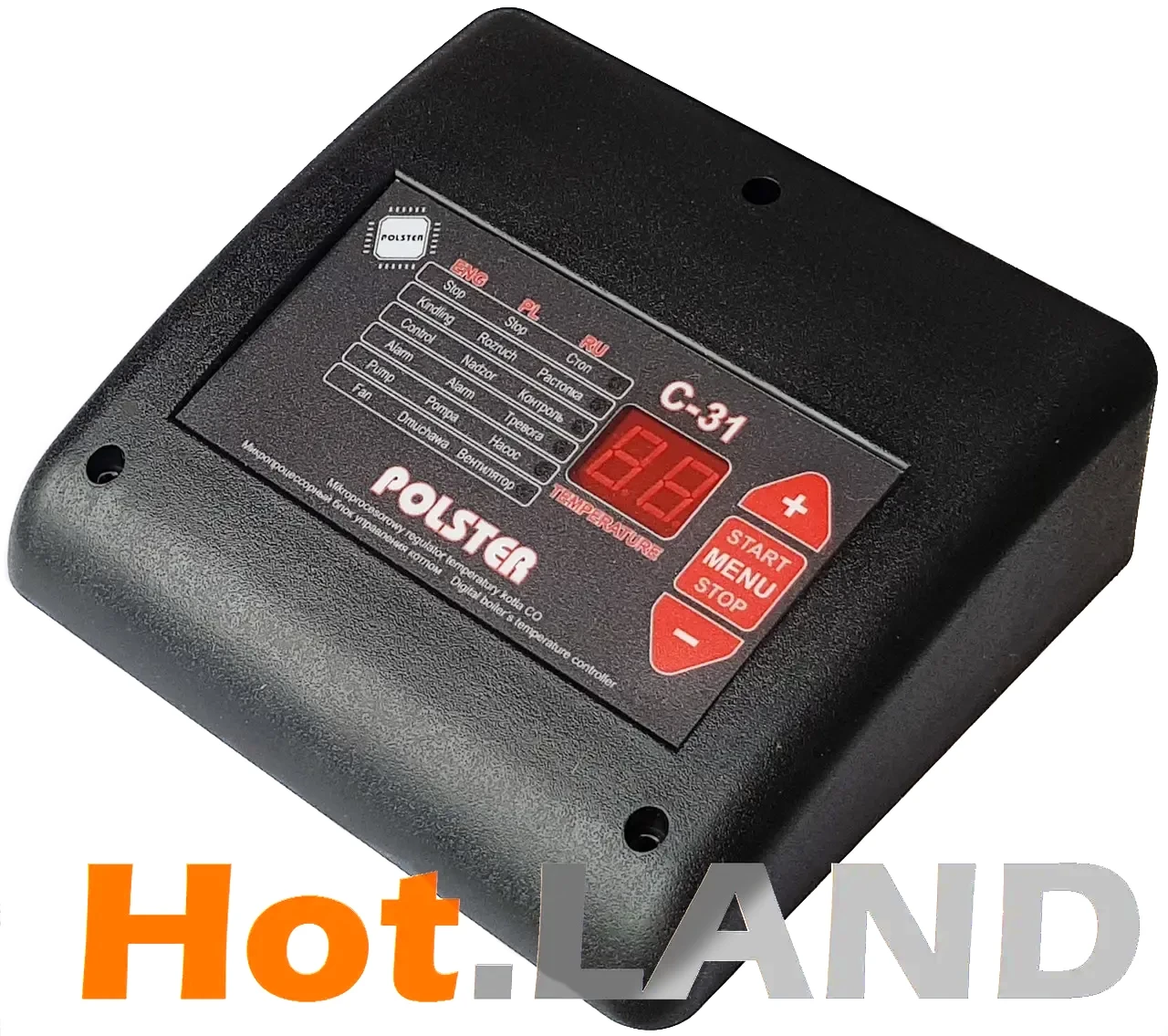

Автоматика POLSTER C-31 MAX (500Вт) для котла

Мікропроцесорний регулятор (блок керування) температури центрального опалення POLSTER С31 MAX (500 Вт).

Призначення

     Регулятор Polster C-31 призначений для керування роботою вентилятора, а також насоса котла. Регулятор має багатий набір функцій і дуже легке керування. Реалізована додаткова функція запобігання — термік.

Програмування

     Для входу в режим програмування  потрібно: натиснути кнопку «MENU» і потримати 3 секунди. На екрані здасться перший параметр. Натискаючи кнопки "+"/-" можемо вибрати, який саме параметр змінюватимемо. Після вибору параметра потрібно ще раз натиснути кнопку "MENU". Появиться величина встановленого (заводом) параметра. Послідовно натискаючи кнопки "+" або "-" зменшуємо або збільшуємо величину параметра. Повторне натискання "MENU" підтвердить і збереже зміни. Блок керування Polster C-31 вийде з режиму MENU, якщо за 3 секунди не натискатимемо жодних кнопок.
Завжди можна відновити заводські установки. Для цього потрібно параметр «UF» встановити число 1 і підтвердити натисканням кнопки "MENU".

Опис функцій MENU

• Pb — час продування. Це час, на який ввімкнеться й дутиме вентилятор (діапазон 5-59 секунд)
• PS — Час між продувами. (1-99 хвилин)
• SF — Оберти вентилятора — потужність вентилятора у відсотках (30-99%, 99 повна потужність вентилятора)
• Sb — Оберти вентилятора під час продування. Потужність вентилятора під час продування (30-99%)
• tP — Температура вмикання насоса. Температура, коли блок керування увімкне насос
• HY — Гістерез — параметр, який говорить про те, на скільки має впасти температура нижче від встановленої, щоб під'єднатися вентилятор. (диапазон 0-5°С)
• S0 — Звуковий сигнал інформує про те, що закінчилося паливо. Вимкнення/ввімкнення. 0 — вимкнено, 1 — увімкнений.
• LS — рівень зменшення обертів. Дуже важлива функція, корисна для малопотужних котлів, а також для вентиляторів із дросем на виході. З цією функцією можна встановити зменшення обертів вентилятора, коли котел почне наближати до встановленої температури в блоці керування. Диапазон от 0 до 10: 0 — означає вимикання зменшення обертів; 10 — означає, що 10 градусів перед встановленою температурою вентилятор почне зменшувати оберти. 1 означає, що вентилятор почне зменшувати оберти, коли температура котла буде одним градусом менше від встановленої в блоці керування. За допомогою функції LS можна: 1)Вжити зменшення обертів так, щоб температура котла не росла більш встановленою. 2) Обмежити ефект браку повітря. Часто трапляється, що вентилятори з дросем (наприклад, якщо оберти встановимо на 30%, а вентилятор занадто рано почне зменшувати оберти у разі досягнення заданої температури) занадто рано закривають пропуск повітря, так що котел не встигне досягти заданої температуры. Тільки блок керування з такою функцією розв'язує таку проблему.
• tS — Температура вимкнення блока керування — температура нижче, ніж у блоках керування переходить у чергувальний режим. Загоряється діод "СТОП", вимикається вентилятор. (діапазон 25-50°С). Внимание: Мінімальна температура, яку може встановити в блоці керування, буде завжди на 10 градусів вищою, ніж температура вимкнення блока керування (параметр «tS»). Наприклад, якщо параметр «tS» встановимо на 40°С, то мінімальна температура води котла можна встановити на 50°С. Це для того, щоб котел не погас, коли температура котла була б на 3°С вище, ніж параметр «tS». Тоді можлива ситуація, що температура впала б на 3°С (гістерез) і блок керування перейшов би в чергувальний режим.
• CP — Час вимкнення насоса. Є можливість вимкнути насос, щоб температура в приміщенні стабілізувалася. Насос працюючи з термостатом циклічно містить насос на 30 секунд із перервами, які налаштовуються в саме цій функції параметром CP.
• dS — заводські параметри. Число «1» означає відновлення заводських параметрів.

Растопка котла

1. Ввімкнути блок керування.
2. Встановити бажану температуру котла використовуючи кнопки "+" і "-".
3. Натисніть кнопку "START". Ввімкнеться вентилятор, загориться діод "Розтопка". Після того як буде допущена втомлена температура вентилятор вимкнеться. Засвітиться діод «Контроль».

Після виконання завдань блок керування забезпечить:

• Підтримку встановленої температури через ввімкнення вентилятора. Вентилятор увімкнутися, коли температура знизиться і вимкнеться, коли задана температура буде досягнута.
• Автоматичне ввімкнення насоса центрального опалення після того, як буде досягнута температура вмикання насоса.
• Автоматичне вимкнення вентилятора  і насоса коли закінчиться паливо в котлі.
• Постійний моніторинг температури котла на LED екрані.

Контрольні діоди блока POLSTER C31

• СТОП — кінець роботи блока керування. Якщо діод СТОП кліпає — це означає, що в котлі закінчився паливо. Міститься звуковий сигнал.
• Растопка — йде процес розтоплення. Діод горить до моменту, коли котел досягне температури заданої користувачем.
• Контроль — діод інформує, що котел досяг встановленої температури.
• Тривога — діод інформує про стан тривоги.
• Насос — сигналізує про насос, що працює.
• Вентилятор — сигналізує про вентилятор, що працює.

Режими роботи контролера

• Растопка. Після завантаження палива в котел встановлюємо бажану температуру на виході з котла. Температуру встановлюємо кнопками "+" і "-". Після того натискаємо кнопку START. Починається розтоплення котла. Вентилятор працюватиме до того, як температура води досягне тієї, яка була встановлена в блоці керування. У процесі розтоплення та роботи на екрані буде показана актуальна температура води котла.
• Регулювання. У режимі регулювання блок керування має стабільно підтримувати температуру води в котлі. Підтримка відбувається за допомогою вмикання і вимикання вентилятора. Коли температура знизиться нижче встановленої ввімкнеться вентилятор, коли температура досягне встановленого рівня, блок керування перейде в режим контролю.
• Контроль (Продув). У цей режим блок керування переходить, коли температура вища, ніж встановлена. У цьому режимі починають діяти функція продування. Це циклічне вмикання вентилятора залежно від того, як встановлено параметри цієї функції. Можна легко встановити час, через який вентилятор має увімкнутися і як довго триватиме продування. Завдяки продуву гази горіння видаляються з топки котла. Продування має якомога довше підтримувати блок керування в режимі контролю. Цю функцію за бажанням можна вимкнути зовсім. Потрібно так встановити продування, щоб він не вмикався занадто часто, щоб уникнути непотрібного зростання температури. Оптимальне налаштування цієї функції таке: продування 8 сек., затримка 12 хв.
• Тривога. (у блока керування POLSTER є звуковий сигнал, який інформує, що в котлі закінчилося паливо, досягнення температури 90°С, зниження температури нижче ніж 5°С, пошкодження датчика). Після того як температура котла перевищить 90°С блок керування містить процес охолодження котла. Вимикається вентилятор і вмикається насос. На екрані загориться діод «Тревога» та увімкнеться звуковий сигнал. Щойно температура знизиться, блок керування повернеться в нормальний режим роботи. Увага: В блоку керування можна повністю вимкнути звуковий сигнал, який інформує про закінчення палива в котлі. Щоб вимкнути звуковий сигнал, потрібно в MENU вибрати параметр «S0» і встановити число 0. Заводське встановлення — 1.
• Погашення. Коли в котлі закінчиться паливо, блок керування переходить у режим тушкування. Ввімкнеться звуковий сигнал і заморгує діод «розпка». Оберти вентилятора — "оберти підтримки". Якщо температура старішає на 2°С то блок керування перейде на режим регулювання. Якщо температура знизиться нижче тієї, яка встановлена для вимкнення блока керування, то блок керування перейде в режим чергування. Діод СТОП моргатиме. Щоб вийти з режиму чергування, потрібно двічі натиснути кнопку MENU — перше натискання вимикає режим, другий — заново вмикаються режими та робота починається з початку.

Функція АНТИП СТОП та АНТИ МОРОЗ

     Блок має дві функції, призначені для насоса. Функція АНТІ СТОП потрібна влітку, вона періодично вмикає насос і не дає змогу сформуватися шару каменю в насосі. Функція АНТИ МОРОЗ береже систему опалення взимку, щоб уникнути замерзання води в системі опалення. Але щоб ці функції керували блоком керування, має бути увімкненим (режим чергування, що горить діод СТОП).

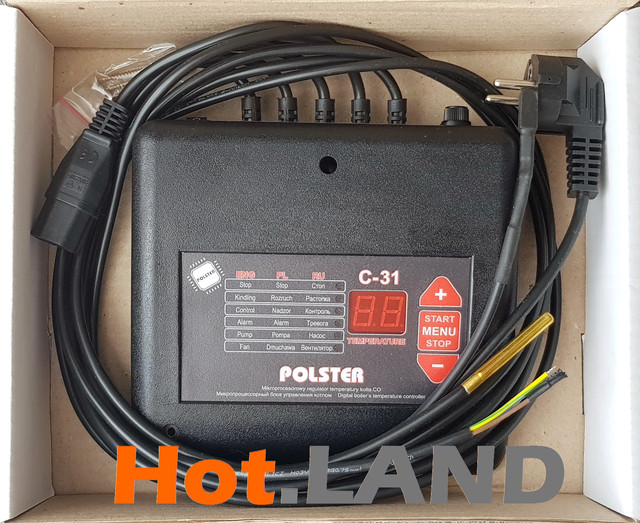

Комплектація

• Блок керування POLSTER C-31
• Кронштейн і гвинти для кріплення контролера
• Датчик температури теплоносія (5...90 °C)
• Термік запобіжний
• Кабель для під'єднання живлення
• Кабель для під'єднання вентилятора до 500 Вт
• Кабель для під'єднання циркуляційного насоса
• Інструкція російською мовою
• Картонна коробка

ГАРАНТИЯ: 24 місяці
