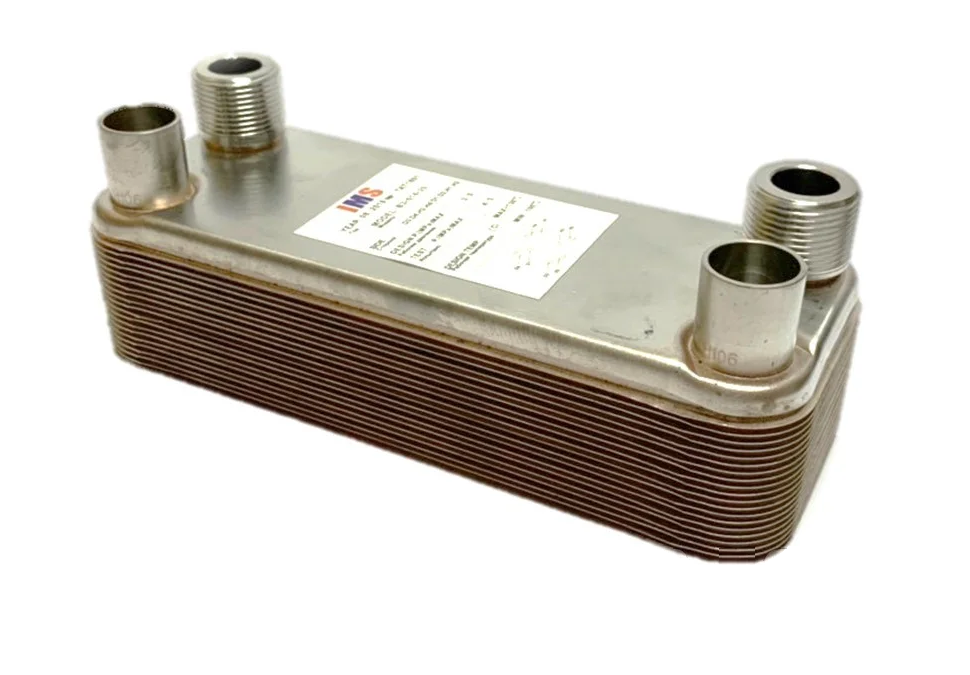

Теплообмінник IMS B3-014-20, (3/4" / 22ммм) (20-30kW) пластинчастий паяний (під фреон до 45бар)
3 623 ₴
- Готово до відправки
- Код: IMS B3-014-20
Паяний пластинчастий теплообмінник IMS B3-014-20 служить для передачі тепла від одного теплоносія до іншого через поверхню пластин. Забезпечує жорстку монолітну конструкцію, т.я. складається з рифлених пластин з нержавіючої сталі, спаяних міддю у вакуумній печі. При виробництві кожна наступна пластина розгорнута на 180 щодо попередньої, що сприяє значній турбулізації потоків та ефекту самоочищення теплообмінника. При цьому дотримується протитечія робочих середовищ для виняткової ефективності теплообміну, навіть при низьких швидкостях потоків. Модель B3-014-20 зроблена для тих систем, в яких потрібно охолоджувати або нагрівати рідину і навіть газ. Ця модель теплообмінників здатна витримувати великий тиск, тому найчастіше їх використовують у випарниках або кондиціонерах.
Модель В3-014 має максимальний робочий тиск 30 Бар, але випробування проводилося при 45 Бар, тобто при необхідності, в критичній ситуації він витримає і цей тиск. Серія відмінно підходить для використання в теплових насосах, чилерах, пароохолоджувачах, економайзерах та інших пристроях. Мета теплообмінника - ефективний теплообмін і заощадження енергії. Пристрій має компактний дизайн, який представлений широким рядом типорозмірів, має високу ефективність. Приєднання можливе як різьбовими з'єднаннями, так і способом паяння. Він здатний замінити собою теплообмінник моделі CB14-20H так як має однакову конструкцію та параметри.
Сфера застосування:
- опалення
- гаряче водопостачання
- вентиляція
- підігрів виробничої води
- центральне опалення
- сонячні установки
- системи теплих підлог
- підігрів басейнів
- системи кондиціонування
- холодильна техніка
-
Використовується в якості:
- пароохолоджувача
- переохолоджувача
- конденсатора
-
Переваги паяних пластинчастих теплообмінників:
- висока надійність
- ефективність
- широкий діапазон робочих температур
- высокий робочий тиск
- висока корозійна стійкість
- невеликий внутрішній обсяг
- компактність конструкції
- великий вибір типорозмірів
- простота конструкції та монтажу
- низька вартість
| Основні | |
|---|---|
| Країна виробник | Польща |
| Виробник | IMS |
| Тип теплообмінника за способом передачі тепла | Поверхневий |
| Тип поверхневого теплообмінника | Рекуперативного |
| Тип рекуперативного поверхневого теплообмінника | Пластинчастий |
| Матеріал теплообмінника | Нержавіюча сталь |
| Теплова потужність | 30 кВт |
| Тип з'єднання теплообмінника | різьба |
| Максимальна робоча температура | 130 град. |
| Мінімальна робоча температура | -100 град. |
| Максимальний тиск теплообмінника | 3 МПа |
| Маса порожнього | 1.5 кг |
| Гарантійний термін | 12 міс |
| Габаритні розміри | |
| Ширина | 78 мм |
| Довжина | 208 мм |
| Висота | 53 мм |
| Технічні характеристики пластинчастих теплообмінників | |
| Тип пластинчатого теплообмінника | паяний |
| Кількість пластин | 20 шт. |
| Тип пластинчатого теплообмінника за компонуванням пластин | двоходовий |
| Користувальницькі характеристики | |
| Товщина панелей: | 0.3 мм |
| Напрямок потоку: | F1->F3; F4->F2 Протитечія |
| Діаметр з'єднання: | F1, F3 - GZ 3/4"; F2, F4 - GZ 3/4" |
| Припій: | мідь |
| Матеріал: | Сталь AISI 316L |
| Тиск тестування: | 4,5 MPa (45 бар) |
