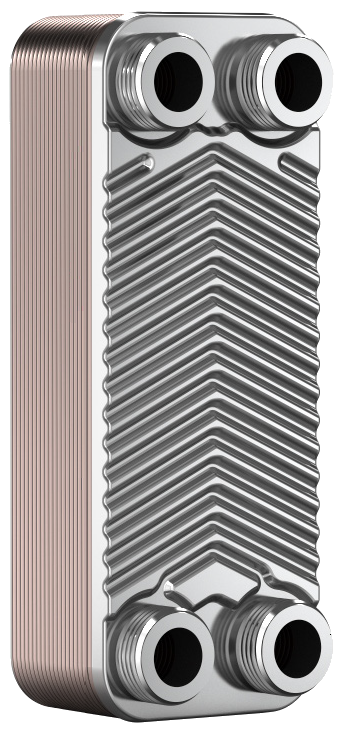

Теплообмінник BADER BL3-012-20Z, 3/4", 20-30кВт, пластинчастий
2 336 ₴
- Готово до відправки
- Код: BL3-012-20Z
Паяні пластинчасті теплообмінники BADER використовують для передачі тепла від одного теплоносія до іншого через поверхню пластин. У них є тверда монолітна конструкція, т.я. складається з рифлених пластин із нержавіючої сталі AISI 316L, спаяних міддю у вакуумній печі. При виготовленні кожна наступна пластина розвернута на 180град відносно попередньої, що сприяє значній турбулізації потоків і ефекту самоочищення поверхонь теплообмінника. При цьому застосовуються протитечія потоків для виняткової ефективності теплообміну, навіть при низьких швидкостях потоків.
Переваги паяних пластинчастих теплообмінників BADER BL3-012 серії:
- Компактність. Для економії виробничої площі.
- Висока продуктивність. Завдяки сучасним технологіям і використанню тільки кращих матеріалів.
- Конструкція. У структурі паяних теплообмінників відсутнє ущільнення, на відміну від розбірних, тому ризик протікання зникає.
Зведена таблиця теплообмінників (перейти)
Сфера застосування:
- в системах центрального опалення (паралельне підключення котлів на твердому паливі)
- у системах гарячого водопостачання
- у системах сонячного та геотермального обігріву
- у системах з тепловим насосом
- у системах з каміном з водяним контуром
- у системах підігріву басейнів
- у системах теплих підлог
- у системах: вентиляції, кондиціювання, охолодження, технологічних та промислових
Використовується як:
- пароохолоджувач
- переохолоджувач
- конденсатор
Переваги паяних пластинчастих теплообмінників:
- висока надійність
- ефективність
- широкий діапазон робочих температур
- високий робочий тиск
- висока корозійна стійкість
- невеликий внутрішній обсяг
- компактність конструкції
- великий вибір типорозмірів
- простота конструкції та монтажу
- низька вартість
Розміри і особливості:
Основні | |
---|---|
Виробник | Bader |
Максимальна робоча температура | 130 град. |
Гарантійний термін | 12 міс |
Країна виробник | Австрія |
Маса порожнього | 1.1 кг |
Пропускна здатність | 4 куб.м/год |
Теплова потужність | 30 кВт |
Матеріал теплообмінника | Нержавіюча сталь |
Максимальний тиск теплообмінника | 1.6 МПа |
Тип з'єднання теплообмінника | різьба |
Тип рекуперативного поверхневого теплообмінника | Пластинчастий |
Тип теплообмінника за способом передачі тепла | Поверхневий |
Тип поверхневого теплообмінника | Рекуперативного |
Максимальна площа теплообміну | 0.246 кв.м |
Габаритні розміри | |
Висота | 53 мм |
Ширина | 71 мм |
Довжина | 188 мм |
Технічні характеристики пластинчастих теплообмінників | |
Тип пластинчатого теплообмінника | паяний |
Кількість пластин | 20 шт. |
Тип пластинчатого теплообмінника за компонуванням пластин | двоходовий |
Основні атрибути | |
Діаметр різьблення | 3/4"Н |
Користувальницькі характеристики | |
Напрямок потоку: | F4->F3; F2->F1 Протитечія |
Товщина пластини: | 0.3 мм |
Діаметр з'єднання: | F4 F3 - 3/4" наруж.; F2, F1 - 3/4" наруж. |
Припій: | мідь |
Тиск тестування: | 2,5 MPa (25 бар) |
- Ціна: 2 336 ₴
