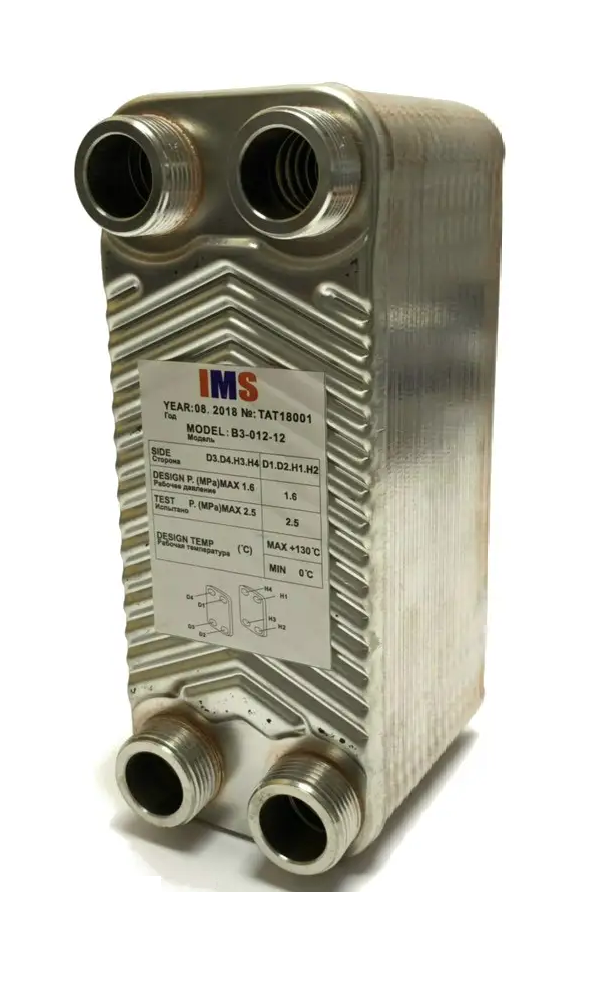

Теплообмінник IMS B3-012-30, 3/4" (30-45kW) пластинчастий паяний
3 214 ₴
- Готово до відправки
- Код: IMS B3-012-30
Теплообмінник IMS B3-012-30, 3/4" (30-45kW) пластинчастий паянийГотово до відправки
3 214 ₴
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Паяний пластинчастий теплообмінник IMS B3-012-30 використовується для передачі тепла з одного теплоносника до іншого через поверхню пластин. Забезпечує жорсткий монолітний корпус, який складається з рифлених пластин з нержавіючої сталі, спаяних міддю у вакуумній печі. При виготовленні кожна наступна пластина розвернута на 180 відносно попередньої, що сприяє значній турбулізації потоків і ефекту самоочищення теплообмінника. При цьому застосовуються протитечія потоків, що сприяє винятковій ефективності теплообміну, навіть при низьких швидкостях потоків.
Сфера застосування:
- опалення
- гаряче водопостачання
- вентиляція
- підігрів промислової води
- центральне опалення
- сонячні установки
- системи теплої підлоги
- підігрів басейну
- системи кондиціювання
- холодильна техніка
Використовується як:
- пароохолоджувач
- переохолоджувач
- конденсатор
Переваги паяних пластинчастих теплообмінників:
- висока надійність
- ефективність
- широкий діапазон робочих температур
- високий робочий тиск
- висока корозійна витривалість
- малий внутрішній об'єм
- компактність конструкції
- великий вибір типорозмірів
- простота конструкції і монтажу
- низька вартість

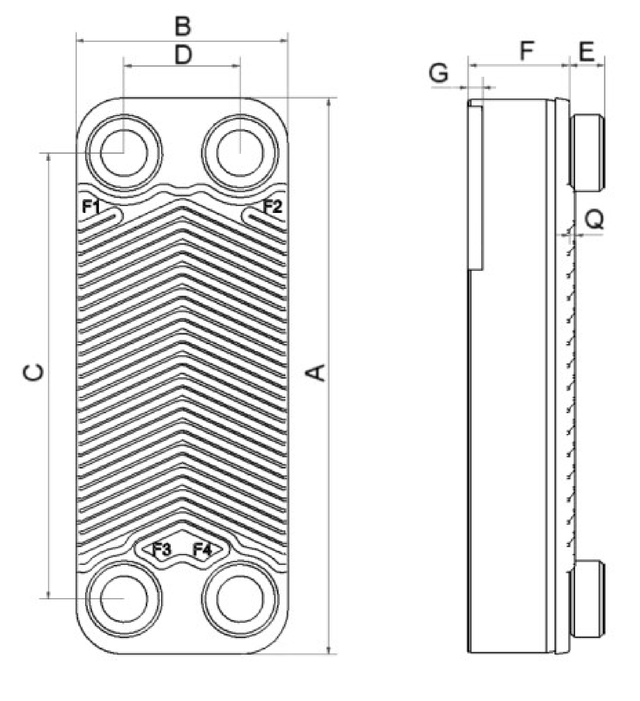

Розміри і особливості:
- A - 188мм
- B - 72мм
- C - 154мм
- D - 40мм
- E - 13мм
- F - 74мм
- G - 7мм
- Q - 2мм
- F1,F2,F3,F4 - 3/4''
Характеристики
| Основні | |
|---|---|
| Країна виробник | Польща |
| Виробник | IMS |
| Тип теплообмінника за способом передачі тепла | Поверхневий |
| Тип поверхневого теплообмінника | Рекуперативного |
| Тип рекуперативного поверхневого теплообмінника | Пластинчастий |
| Матеріал теплообмінника | Нержавіюча сталь |
| Теплова потужність | 45 кВт |
| Тип з'єднання теплообмінника | різьба |
| Максимальна площа теплообміну | 0.46 кв.м |
| Максимальна робоча температура | 130 град. |
| Максимальний тиск теплообмінника | 1.6 МПа |
| Маса порожнього | 2 кг |
| Гарантійний термін | 12 міс |
| Габаритні розміри | |
| Ширина | 72 мм |
| Довжина | 188 мм |
| Висота | 87 мм |
| Технічні характеристики пластинчастих теплообмінників | |
| Тип пластинчатого теплообмінника | паяний |
| Кількість пластин | 30 шт. |
| Тип пластинчатого теплообмінника за компонуванням пластин | двоходовий |
| Користувальницькі характеристики | |
| Товщина панелей: | 0.3 мм |
| Напрямок потоку: | F1->F3; F4->F2 Протитечія |
| Діаметр з'єднання: | F1, F3 - GZ 3/4"; F2, F4 - GZ 3/4" |
| Припій: | мідь |
| Матеріал: | Сталь AISI 316L |
| Тиск тестування: | 2,5 MPa (25 бар) |
Інформація для замовлення
