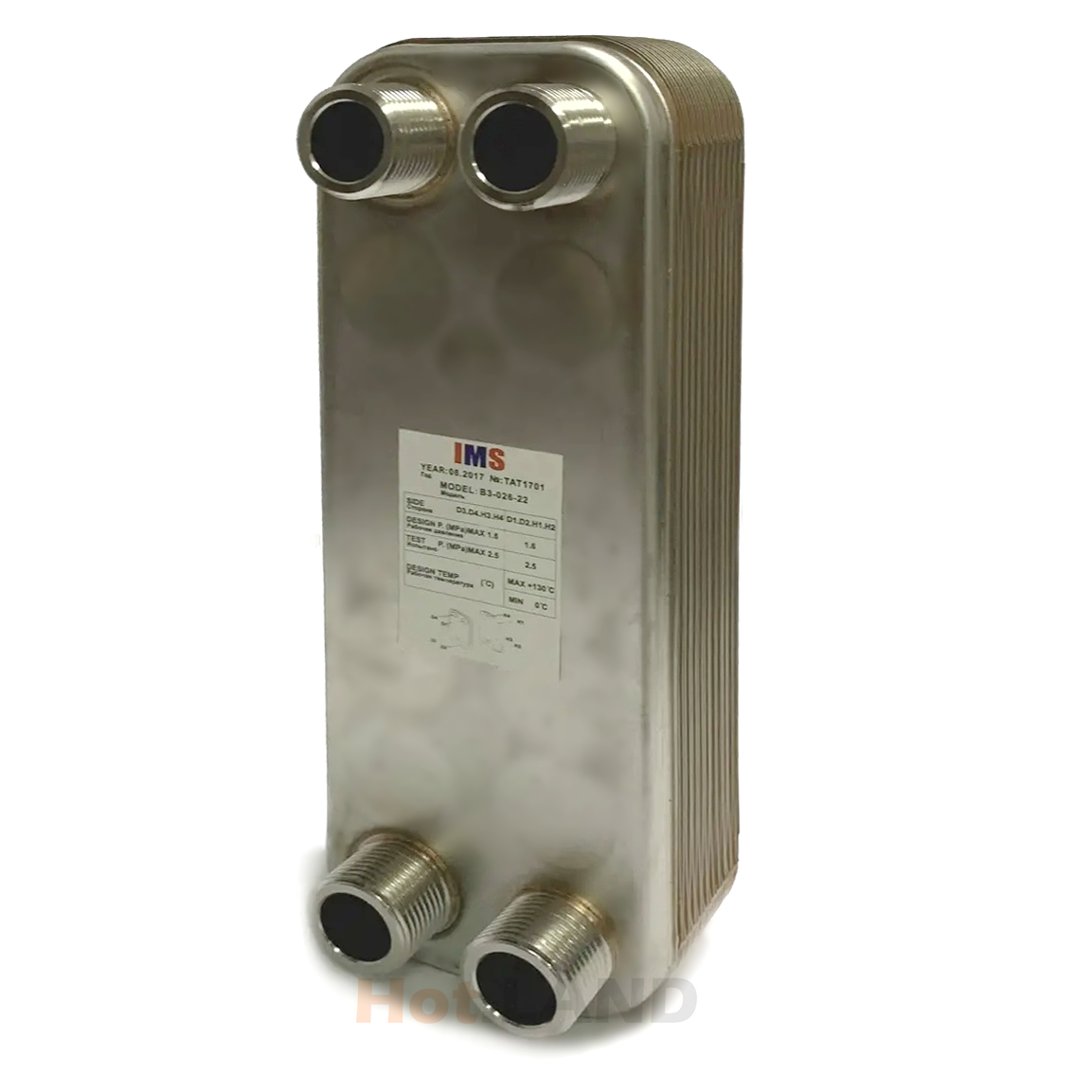

Теплообмінник IMS B3-026-22, 1" (60-80kW) пластинчастий паяний
7 004 ₴
- Готово до відправки
- Код: IMS B3-026-22
Паяний пластинчастий теплообмінник IMS B3-026-22 використовується для передачі тепла з одного теплоносника до іншого через поверхню пластин. Забезпечує жорсткий монолітний корпус, який складається з рифлених пластин з нержавіючої сталі, спаяних міддю у вакуумній печі. При виготовленні кожна наступна пластина розвернута на 180 відносно попередньої, що сприяє значній турбулізації потоків і ефекту самоочищення теплообмінника. При цьому застосовуються протитечія потоків, що сприяє винятковій ефективності теплообміну, навіть при низьких швидкостях потоків.
Сфера застосування:
- опалення
- гаряче водопостачання
- вентиляція
- підігрів промислової води
- центральне опалення
- сонячні установки
- системи теплої підлоги
- підігрів басейну
- системи кондиціювання
- холодильна техніка
Використовується як:
- пароохолоджувач
- переохолоджувач
- конденсатор
Переваги паяних пластинчастих теплообмінників:
- висока надійність
- ефективність
- широкий діапазон робочих температур
- високий робочий тиск
- висока корозійна витривалість
- малий внутрішній об'єм
- компактність конструкції
- великий вибір типорозмірів
- простота конструкції і монтажу
- низька вартість
Розміри і особливості:
Основні | |
---|---|
Країна виробник | Польща |
Виробник | IMS |
Тип теплообмінника за способом передачі тепла | Поверхневий |
Тип поверхневого теплообмінника | Рекуперативного |
Тип рекуперативного поверхневого теплообмінника | Пластинчастий |
Матеріал теплообмінника | Нержавіюча сталь |
Теплова потужність | 80 кВт |
Тип з'єднання теплообмінника | різьба |
Максимальна площа теплообміну | 0.63 кв.м |
Максимальна робоча температура | 130 град. |
Максимальний тиск теплообмінника | 1.6 МПа |
Маса порожнього | 4 кг |
Гарантійний термін | 12 міс |
Габаритні розміри | |
Ширина | 110 мм |
Довжина | 310 мм |
Технічні характеристики пластинчастих теплообмінників | |
Тип пластинчатого теплообмінника | паяний |
Кількість пластин | 22 шт. |
Тип пластинчатого теплообмінника за компонуванням пластин | двоходовий |
Користувальницькі характеристики | |
Товщина панелей: | 0.4 мм |
Напрямок потоку: | F1->F3; F4->F2 Протитечія |
Діаметр з'єднання: | F1, F3 - GZ 1" ; F2, F4 - GZ 1" |
Припій: | мідь |
Матеріал: | Сталь AISI 316L |
Тиск тестування: | 2,5 MPa (25 бар) |
