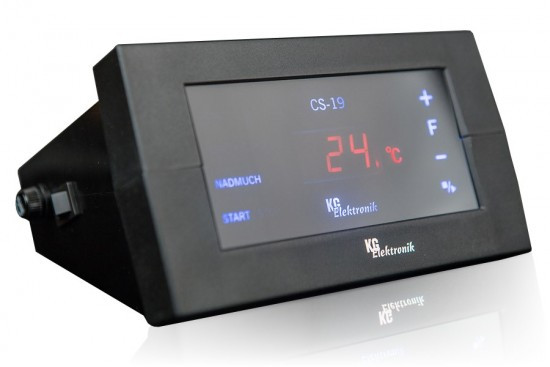

Автоматика KG Elektronik CS-19 для твердопаливного котла

     Контролер CS-19 керує насосами центрального опалення та гарячої води, а також вентилятором. Має сенсорну панель із можливістю підключення кімнатного термостату. Призначений для керування котлами на твердому паливі, дровах, вугіллі та дрібному пилу. Користувач може вибрати один із 5 варіантів режимів роботи контролера залежно від виду палива та типу котла.

     Контролер оснащений сигналізацією, що сигналізує про надто високу температуру котла (90 градусів С). Функція Anti-Stop запобігає зупинці насоса поза опалювальним сезоном, включаючи його на 15 секунд кожні 14 днів. Функція «Антизамерзання» включає насос центрального опалення, коли температура рідини в контурі знижується нижче 5 градусів Цельсія.

     У функціях від F1 до F4, тобто потужності вентилятора, температури включення насоса центрального опалення і температури вимкнення печі, контролер регулюється автоматично з використанням інтелектуального алгоритму управління. Потужність вентилятора знижується у функції F1, коли температура котла наближається до температури печі, встановленої користувачем. Відключення котла відбувається в діапазоні від 35°С до 50°С, включення насоса ЦО в діапазоні від 30°С до 40°С, залежно від встановленої температури печі. Функція F5 дозволяє індивідуально налаштувати всі робочі параметри контролера відповідно до ваших потреб, наприклад, температуру включення насоса центрального опалення, потужність вентилятора, інтервали та тривалість продування, температуру розпалювання та час вимкнення котла. пріоритет насоса гарячої води та режим літо/зима.

Технічні дані

НАЛАШТУВАННЯ КОТЛА:

• Діапазон регулювання температури: F1 - F4 працює від 40°C до 85°C
• F5 працює від 25°С до 85°C
• Час розпалювання: від 0 до 99 хв.
• Час продування: від 0 до 90 сек.
• Перерви на продування: від 1 до 15 хвилин.
• Температура придатності: від 20°С до 75°С.

ТЕХНІЧНІ ДАНІ:

• Діапазон температур, що вимірюються: від 0°С до 99°С
• Номінальна напруга живлення: ~230В/50Гц +/- 10%
• Температурна стійкість датчика: від -10°С до +120°С
• Допустиме навантаження на циркуляцію потужність насоса: 100 Вт
• Допустиме вихідне навантаження вентилятора: 200 Вт
• Потужність: 2,5 Вт
• Температура навколишнього середовища: від -10°C до 50°C
• Ступінь захисту корпусу: IP 20
• Відносна вологість повітря: <95°C
• Довжина сенсорних кабелів: CH – 0,6 м
• ГВП - 3 м
• Довжина кабелю: насос центрального опалення – 1,5 м
• Вентилятор – 1,7 м
• Електроживлення – 1,5 м
• Аварійний термостат /термовий вимикач/: 90°C
• Антистоп: так
• Антизамерзання: так
• Розетка кімнатного термостата RJ11: так
